GPS北斗双系统信号转发器GNSSRK-D-RDV

系统接收的信号: * Beidou2 B1(1561MHz)和GPS L1(1575MHz) ; *单点覆盖方案,室内信号覆盖范围为半径5-25米; *增益:0-30dB,数字显示步进可调; *数显增益:LED数字显示屏,清晰显示当前放大器的增益; *串口命令控制; *输入端口通电设置; *单路输出天线覆盖范围半径:5-25米;

分类:

产品中心

GPS北斗GNSS卫星信号转发系统


+
  • GNSSRK-D-RDV.jpg
  • DESCRIPTION
  • Videos
  • Download
  • BUY NOW
  •

    GNSSRK-D-RDV

    • 系统接收的信号: GPS L1(1575MHz) & Beidou2 B1(1561MHz);

    • 增益0-30dB,数字显示步进可调;

    • 数显增益:LED数字显示屏,清晰显示当前放大器的增益;

    • 串口命令控制;

    • 输入输出端口通电设置;

    • 本系统为单点覆盖方案,室内信号覆盖范围为半径5-20(可通过增加放大器方法以及根据现场条件、建筑高度等一定条件下达到半径20)。

       Note:单点即为一个发射天线进行卫星信号覆盖。


    1.功能描述
    GNSSRK-D-RDV系统是将室外GPS、Beidou信号引到室内或其它卫星信号不能到达的地方.在室内即可完成原本应在室外才能完成的各项测试工作。
    GNSSRK-D-RDV是一套单系统的GPS、Beidou信号转发器,即一个发射天线转发GPS、Beidou信号.此方案可为接收机提供可调整的测试信号。
    用户如果需要在此系统上扩展,可采用多系统接收天线和发射天线,即可支持多系统多波段的卫星信号接收并转发,达到室内卫星信号覆盖的目的。

    如客户需要更具体产品的资料,可登陆我公司网站:www.gemsnav.com ,或联系我们 sales@gemsnav.com,或拨打我们的技术服务热线:86-755-29644311。

    2.典型应用
    • GPS、Beidou 接收机产品的测试
    GPS、Beidou产品生产线、GPS、Beidou手机生产线、GPS、Beidou实验室、大学实验室、等需要对产品进行测试、产品性能验证等应用环境。

    • GPS、Beidou 信号的室内覆盖
    需要实现GPS、Beidou信号的室内覆盖的各种场合:航空制造、航空维修、实验室、大厦停车场、GPS、Beidou卖场、室内演示厅等。

    3.标准配置
    • 数显步进可调放大器:RGA30-DV,1个;
    • GNSS天线:TIMING 4200,1个;
    • 电缆组件:RG8,30M, 1根;
    • 电缆组件:XHY240,20M,1根;
    • 发射天线:GRA10,1个;
    • 避雷器:1个;
    • GNSS天线支架:1个

    电缆组件可根据客户环境选择,可与我公司技术人员沟通。

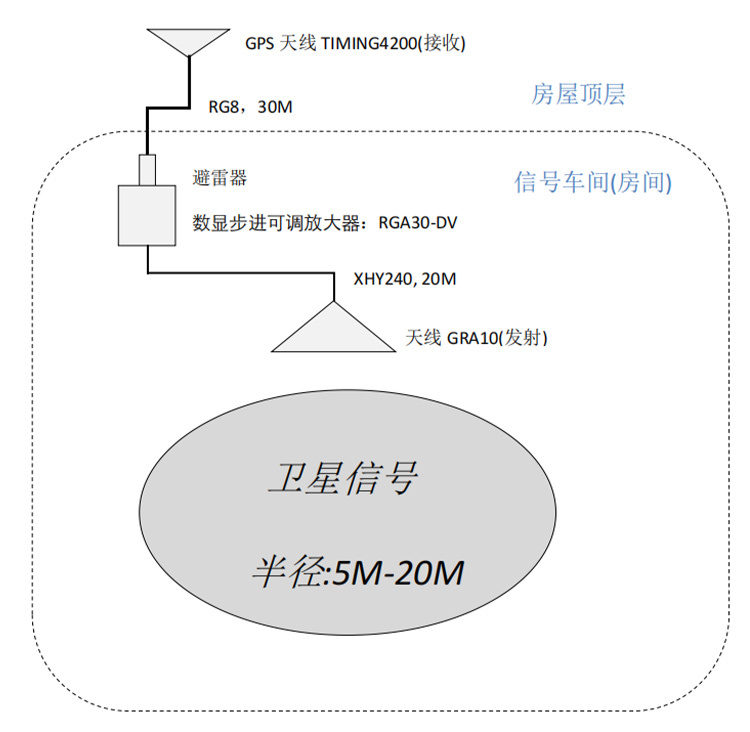

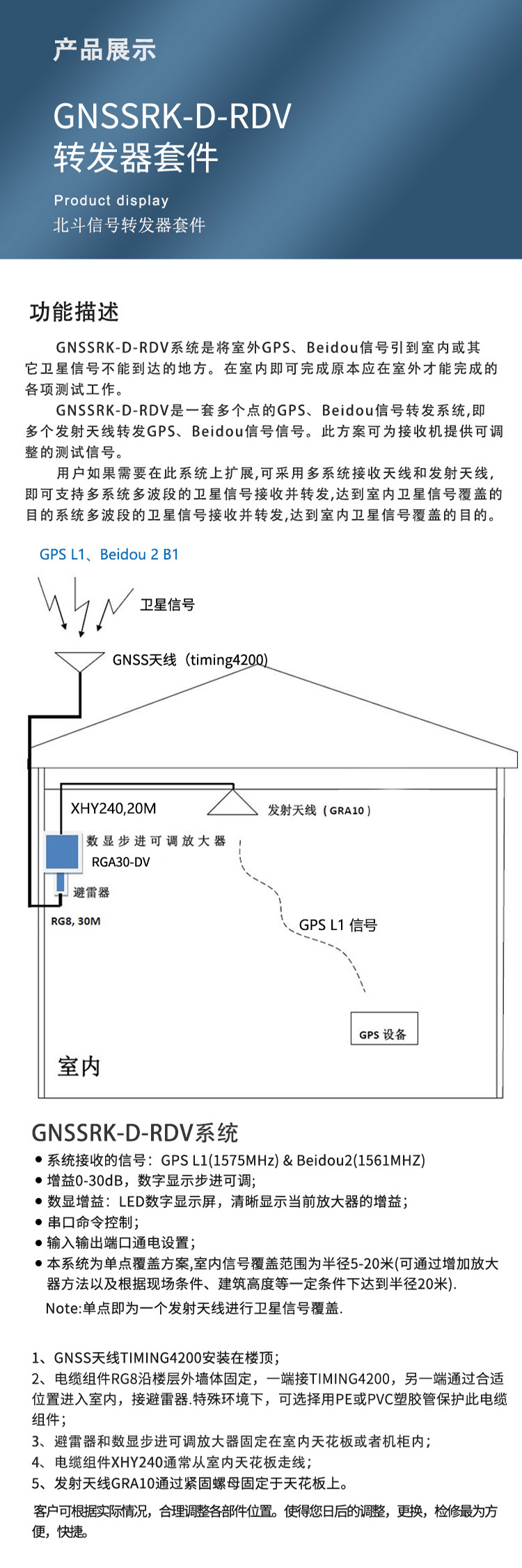

    4.系统结构(标准配置下)



    pic



    5.系统组成部分

    5.1 数显步进可调放大器 RGA30-DV

    5.1.1 功能描述:

    增益控制器用于系统增益的调节,范围:0~30 dB.输入输出可以设置通电5V DC 或者不通电.
    配AC220/12V电源适配器,可给自身及系统供电。

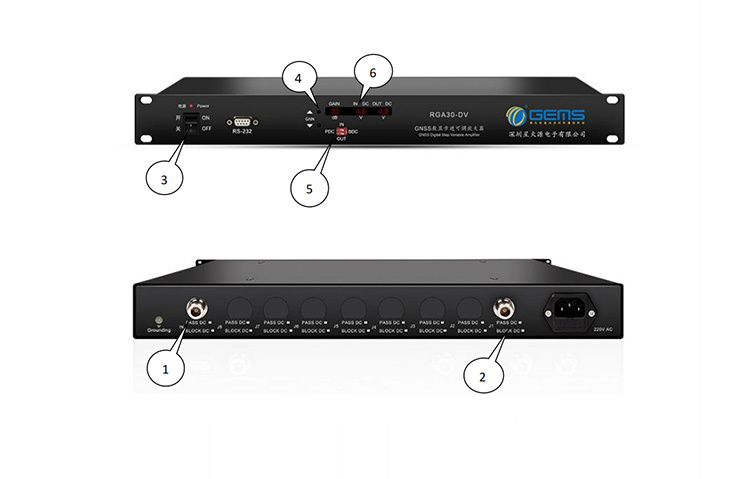

    ①和②分别为RGA30-DV的输入端和输出端。

    ③为电源控制开关,拨向上方(ON)为系统上电,拨向下方(OFF)系统停止工作。

    ④为增益调节按钮,可以进行增益大小的调节,可以调节控制器增益的增大或减小。
      (备注:通过 GAIN 按钮调节,向上  调大,向下  调小。)

    ⑤为输入输出通电状态设置,IN为输入,OUT为输出;PDC表示通电,BDC表示不通电。

    ⑥为数字显示屏,显示放大器当前的增益数值,以及输入和输出端口的电压值。



    pic



     技术规格

    电气参数,工作温度, -40 to 85°c



    参数

    条件

    最小

    标称

    最大

    单位

    频率范围

    输入-输出阻抗, 50Ω

    1164



    1616

    MHz

    输入&输出阻抗

    输入, 全部输出端



    50



    Ω

    增益

    1207MHz

    1227MHz

    1561MHz

    1575MHz

    1609MHz



    输入-输出端

    -45dBm 标准输入



    0~30



    dB

    (0~30)-1.5

    0~30

    (0~30)+1.5

    (0~30)-1.5

    0~30

    (0~30)+1.5

    (0~30)-1.5

    0~30

    (0~30)+1.5

    (0~30)-1

    0~30

    (0~30)+1

    (0~30)-1.5

    0~30

    (0~30)+1.5

    输入驻波







    2.5:1

    -

    输出驻波







    2.5:1

    -

    噪声系数







    3

    dB

    增益平坦度







    3

    dB

    电流平衡







    0.5

    dB

    相位平衡







    1.0

    deg

    延迟平坦度







    1

    ns

    电流

    通直流,无功器件,直流输入端到输出端





    250

    mA

    最大射频输入

    最大无损射频输入





    0

    dBm
