全频段卫星信号转发器 GNSSRK-M-RDV
分类:
产品中心
GPS北斗GNSS卫星信号转发系统
- DESCRIPTION
- Videos
- Download
- BUY NOW
-
系统特性
☆ 支持的卫星系统：GPS/GLONASS/Beidou/Galileo/IRNSS/QZSS/SBAS/NAVIC;
☆ 天线的频率范围：1556~1623MHz and 1164~1288 MHz;
☆ 放大器的频率范围： 1164~1616 MHz;
☆ 增益数字显示步进可调；
☆ 数显增益可调：0-30Db步进可调，LED数字显示屏；
☆ 串口命令控制；
☆ 输入输出端口通电设置；
☆ 本系统为单点覆盖方案,室内信号覆盖范围为半径5-20米(可通过增加放大器方法以及根据现场条件、建筑高度等一定条件下达到半径20米)。
1.功能描述
GNSSRK-M-RDV系统是将室外GPS L1&L2&L5,GLONASS L1&L2,Beidou2 B1,B2,B3 ,Galileo E1,E2,E5a,E5b 卫星信号引到室内或其它卫星信号不能到达的地方，在室内即可完成原本应在室外才能完成的各项测试工作。
GNSSRK-M-RDV是一套单系统的多频多系统卫星信号转发器，即一个发射天线转发卫星信号。此方案可为接收机提供可调整的测试信号。
用户如果需要在此系统上扩展,可采用多系统接收天线和发射天线，即可支持多系统多波段的卫星信号接收并转发,达到室内卫星信号覆盖的目的。
2.典型应用
多系统卫星信号接收机产品的测试
产品生产线、手机生产线、实验室、大学实验室、等需要对产品进行测试、产品性能验证等应用环境。
多系统卫星信号的室内覆盖
需要实现全频段卫星信号的室内覆盖的各种场合：航空制造、航空维修、实验室、大厦停车场、卖场、室内演示厅等。

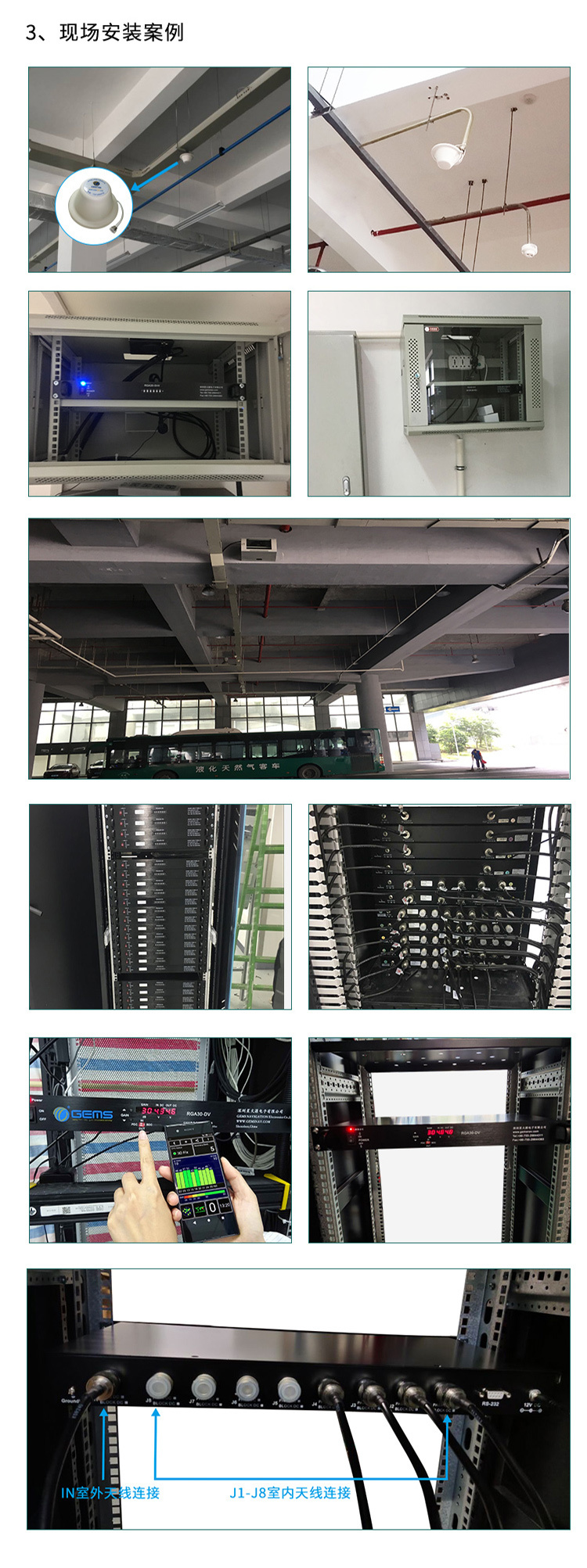

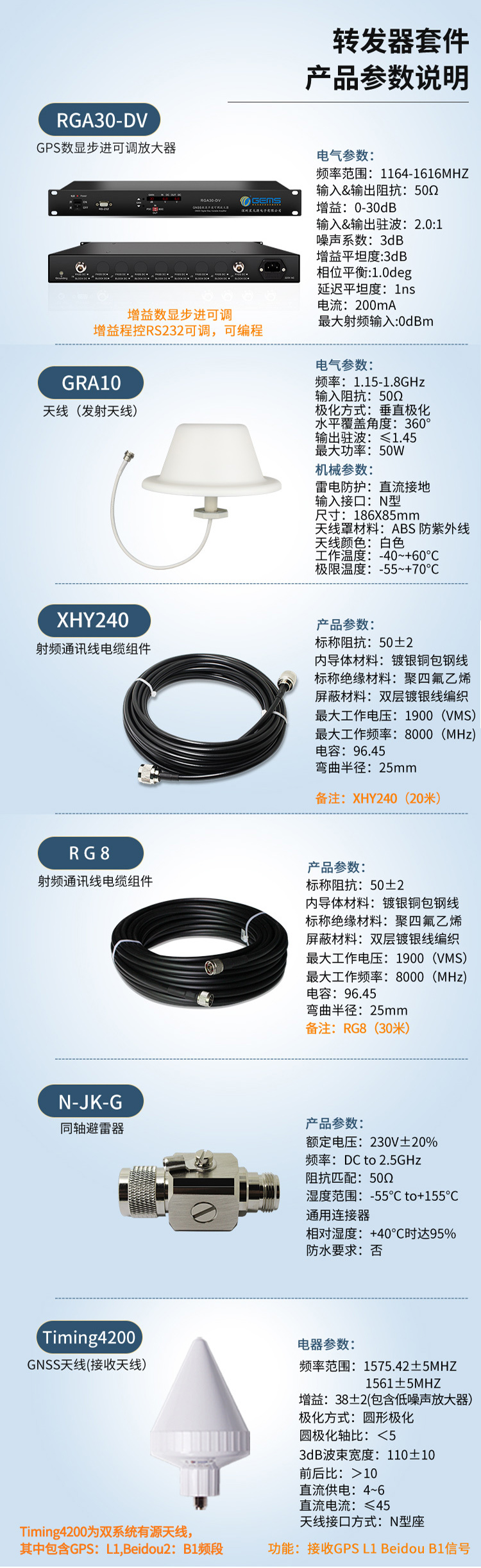

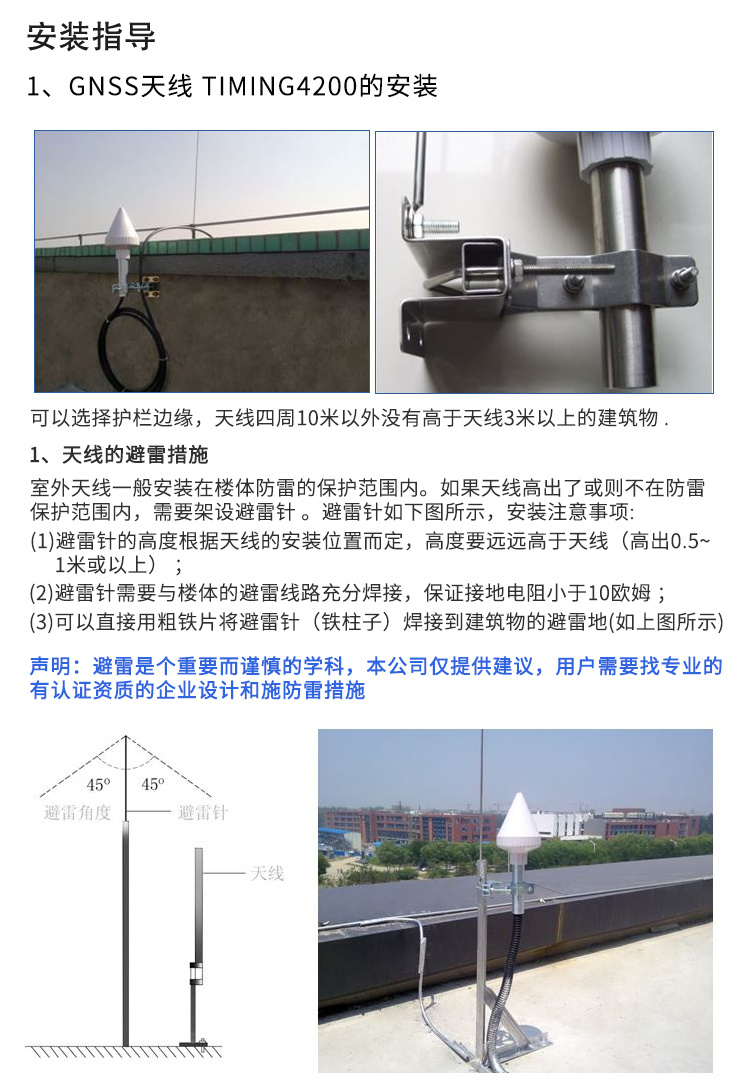

3.标准配置
数显步进可调放大器:RGA30-DV,1个;
接收天线:S440,1个;
电缆组件:RG8(KSR400/LMR400),30M, 1根;
电缆组件:XHY240(KSR240/LMR240),20M,1根;
发射天线:GRA10,1个;
避雷器:1个;
电缆组件可根据客户环境选择，可与我公司技术人员沟通。

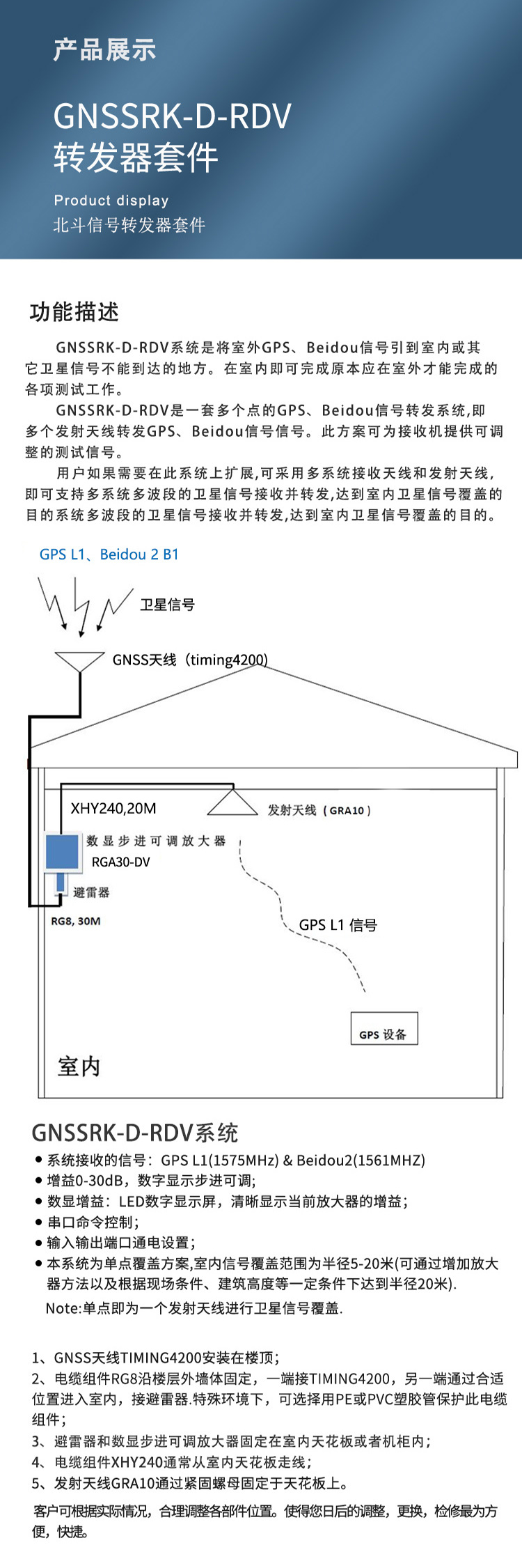

4.系统结构（标准配置下）
5.系统组成部分
5.1 数显步进可调放大器 RGA30-DV功能描述
增益控制器用于系统增益的调节,范围:0～30 dB. 用户可根据需要自行调节；输入输出可以设置通电5V DC或不通电. 配AC220/9V电源适配器,可给自身及系统供电.
①和②分别为RGA30-DV的输入端和输出端.
③为电源控制开关，拨向上方（ON）为系统上电，拨向下方（OFF）系统停止工作.
④为增益调节按钮，可以进行增益大小的调节，可以调节控制器增益的增大或减小.
（备注：通过 GAIN 按钮调节，向上调大，向下调小。）
⑤为输入输出通电状态设置，IN为输入，OUT为输出；PDC表示通电，BDC表示不通电。
⑥为数字显示屏，显示放大器当前的增益数值，以及输入端口的电压值。
技术规格
电气参数，工作温度, -40 to 85°c
条件最小
标称
最大
单位
频率范围
输入－输出阻抗, 50Ω
1164
1616
MHz
输入&输出阻抗
输入, 全部输出端
50
Ω
可调增益
输入-输出端
0~30
dB
输入驻波
2.0:1
-
输出驻波
2.0:1
-
噪声系数
3
dB
增益平坦度
3
dB
延迟平坦度
1
ns
直流输入
带电源（12V）
12
VDC
电流
通直流，无功器件，直流输入端到输出端
250
mA
最大射频输入
最大无损射频输入
0
dBm
