全频段北斗GPS卫星信号转发器 GNSSRK-M-DV
分类:
产品中心
GPS北斗GNSS卫星信号转发系统
-
文件大小: 1.8MB
- DESCRIPTION
- Videos
- Download
- BUY NOW
-
产品描述
GNSSRK-M-XXXX系列的北斗GNSS全频段转发系统是将室外全频段导航卫星信号引到室内、隧道、地铁、矿井或其它卫星信号不能到达的地方，在室内即可完成原本应在室外才能完成的各项定位和授时任务和测试工作。
典型应用
1. 任务车辆内部 GNSS 卫星信号覆盖；
2. 室内或地下公交停车场的 GPS/北斗室内信号覆盖；
3. 制造业：手机生产线、新能源汽车生产线、汽车配件生产线、芯片模块生产线、航空制造、航空维修等场合；
4. 研发中心：芯片实验室、手机实验室、汽车电子实验室、检测中心、授时中心等；
5. 地下工事：矿井、隧道、停机棚、军事设施等；
6. 其他场景：消防停车库、展会等。
技术参数
参数
条件
最小
标称
最大
单位
频率范围
输入－输出阻抗, 50Ω
1150
1650
MHz
输入&输出阻抗
输入, 全部输出端
50
Ω
可调增益
输入-输出端
0~30
dB
输入驻波
2.0:1
-
输出驻波
2.0:1
-
噪声系数
3
dB
增益平坦度
3
dB
延迟平坦度
1
ns
直流输入
带电源（12V）
12
VDC
电流
通直流，无功器件，直流输入端到输出端
250
mA
1dB压缩点
-4
dBm
最大射频输出功率
0
dBm
输入端口数量
1
个
输出端口数量
1
最大射频输入
最大无损射频输入
0
dBm
工作温度
-40°
85°
系统结构

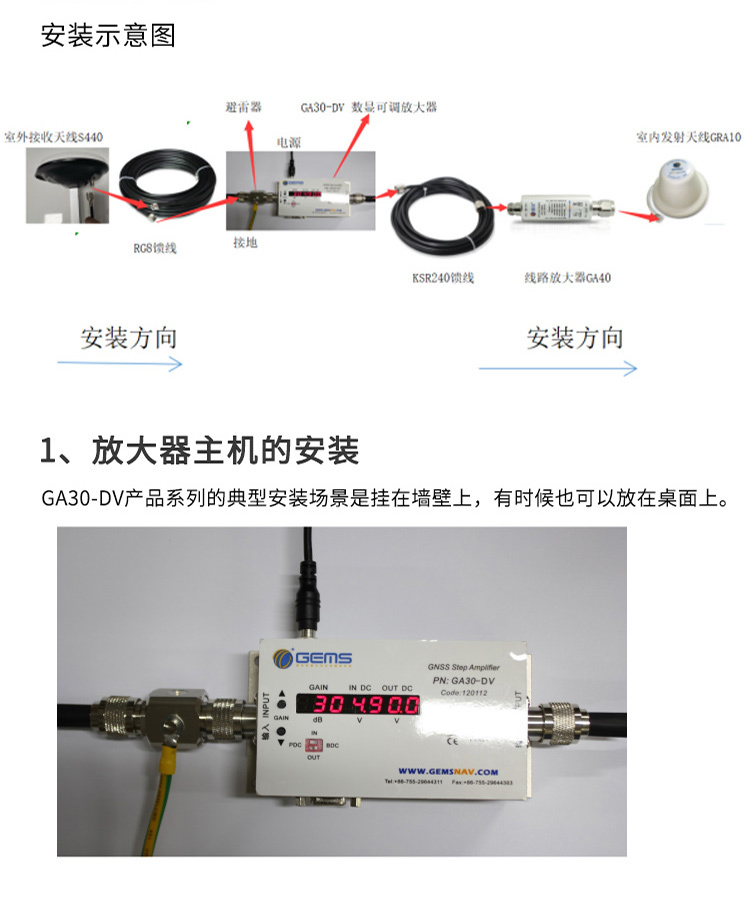

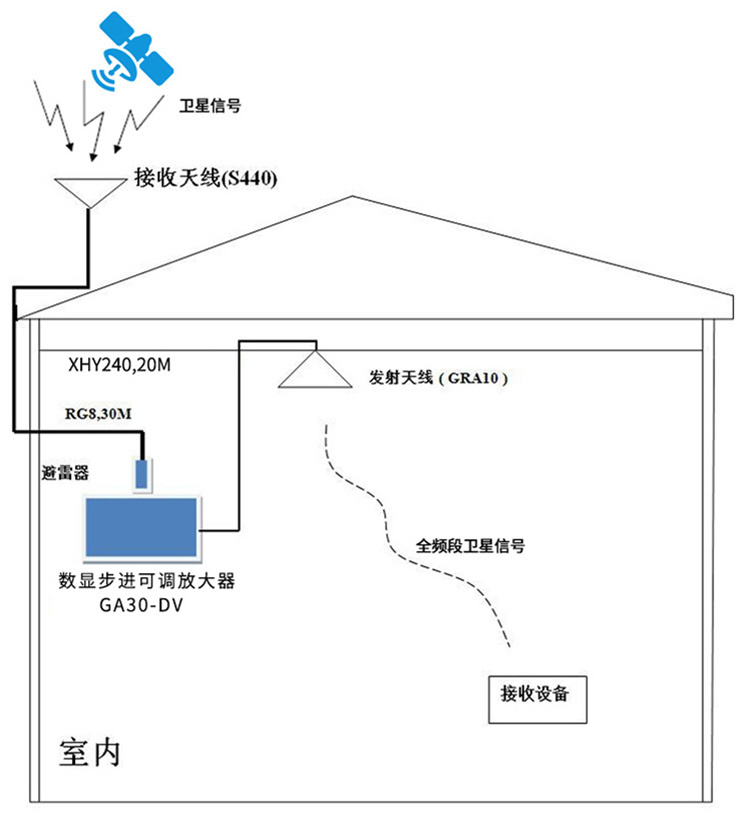

安装示意图
安装步骤

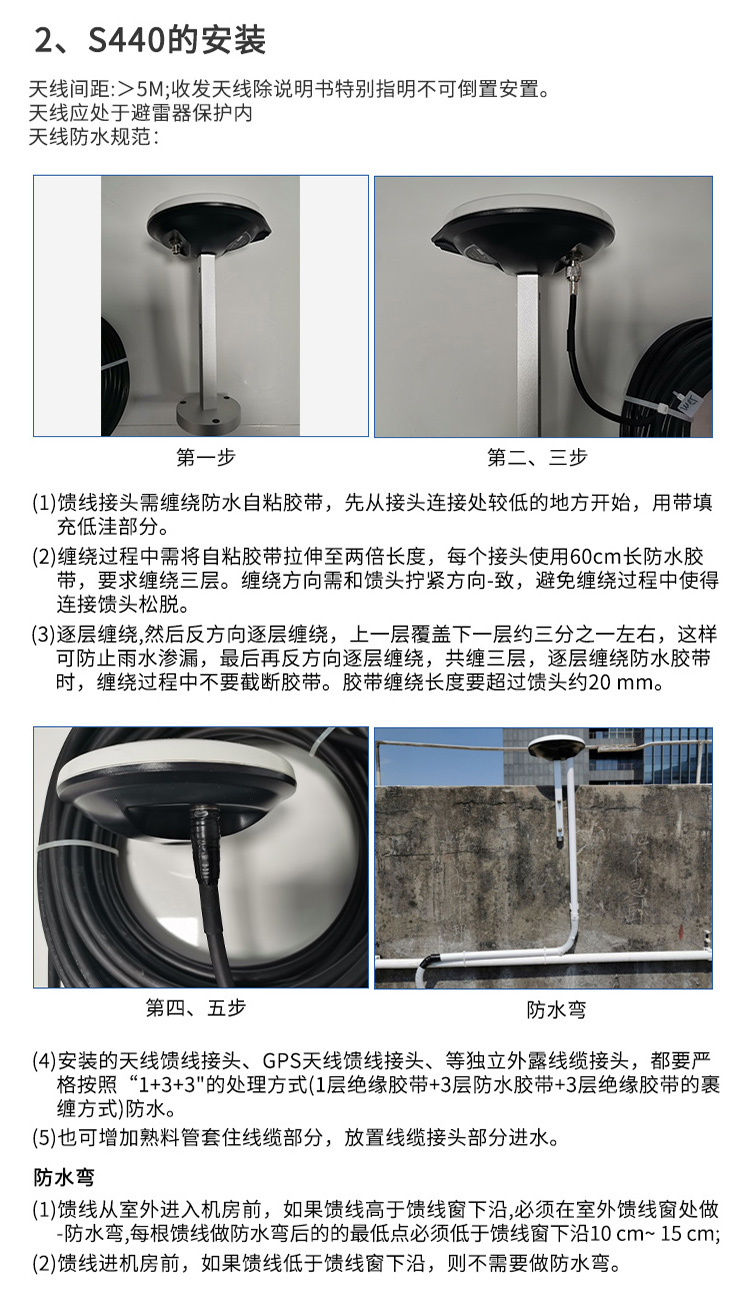

1. 室外接收天线 R440B 安装在楼顶；
2. 电缆组件 RG8 沿楼层外墙体固定，一端接 R440B，另一端通过合适位置进入室内，接避雷器.特殊环境下，可选择用 PE 或 PVC 塑胶管保护此电缆组件；
3. 避雷器和数显步进可调放大器固定在室内天花板或者桌面上；
4. 电缆组件 XHY240 通常从室内天花板走线；

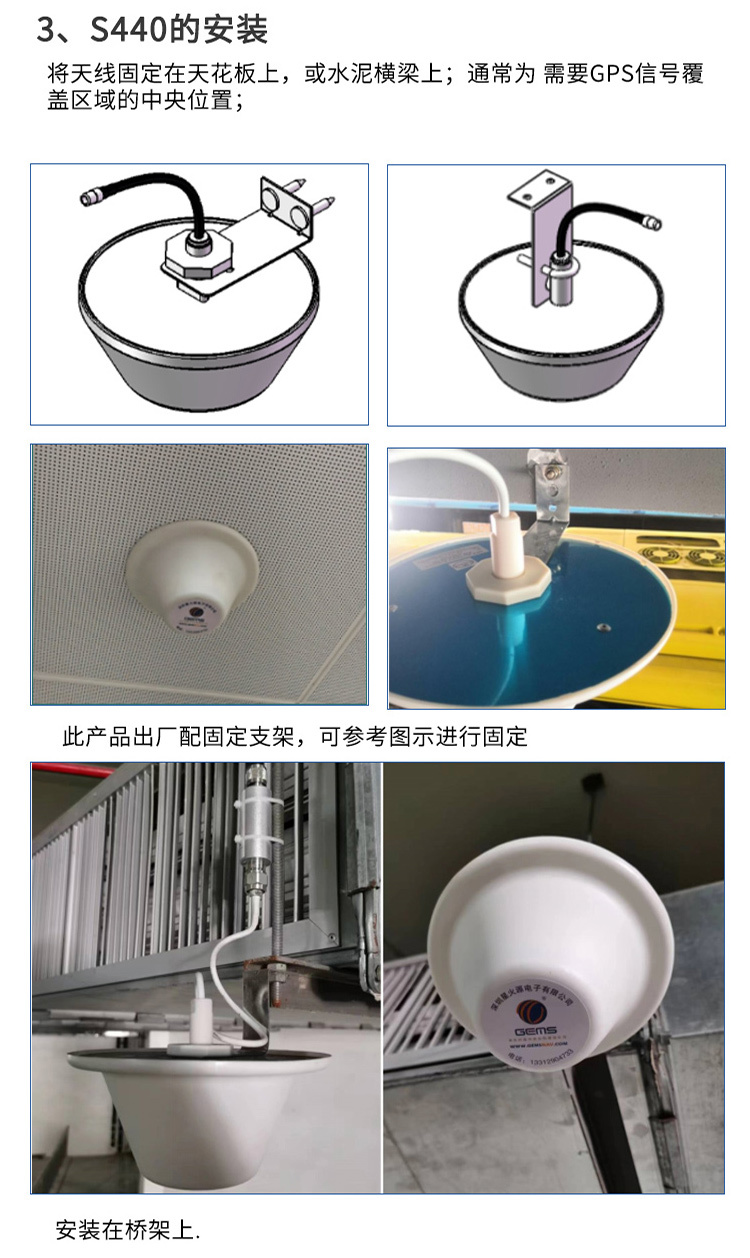

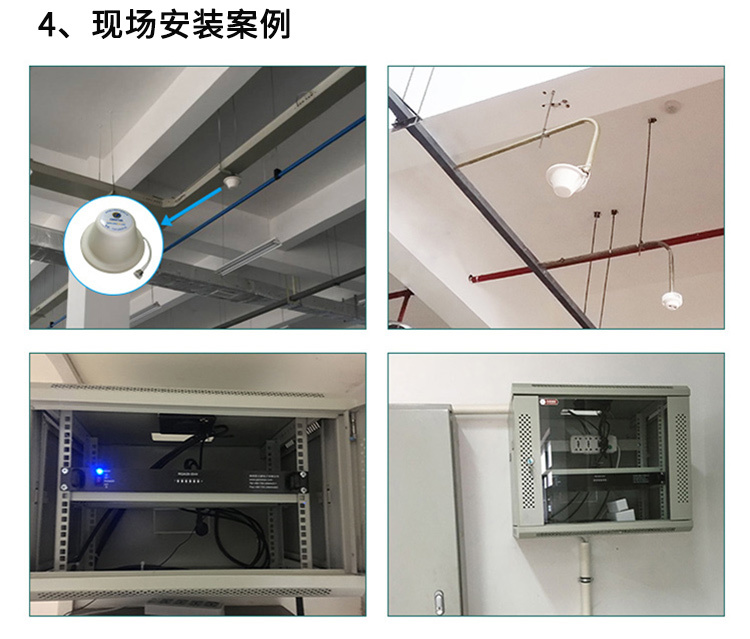

5. 室内发射天线 GRA400/GRA440 通过紧固螺母固定于天花板上；
客户可根据实际情况，合理调整各部件位置。使得您日后的调整，更换，检修最为方便，快捷。

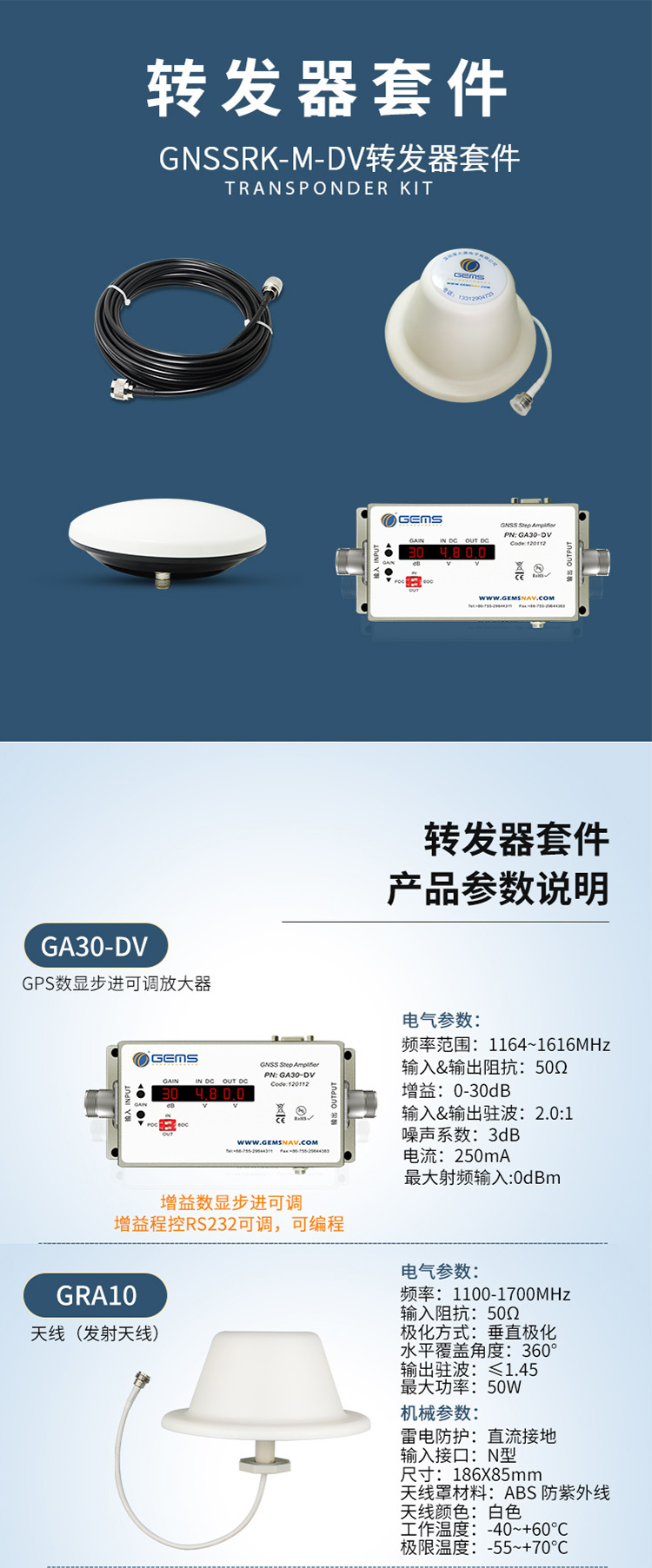

设备配置清单
GNSSRK-M-DV(标准）
GNSSRK-M-DV-Max(增强）
数显步进可调放大器:GA30-DV,1个
数显步进可调放大器:GA30-DV,1个
GNSS接收天线:R440B,1个
GNSS接收天线:R440B,1个
电缆组件:RG8 ,30M，（可选长度） 1根
电缆组件:RG8 ,30M，（可选长度） 1根
电缆组件:XHY240,20M,（可选长度）1根
电缆组件:XHY240,20M,（可选长度）1根
无源发射天线:GRA400, 1个
有源发射天线: GRA440-A, 1个
避雷器:1个
避雷器:1个
●覆盖范围：半径最大15米
●覆盖范围：半径最大30米
射频同轴电缆电缆组件可根据客户的实际需求做更多的选择，请联系我公司的销售以便获得支持。

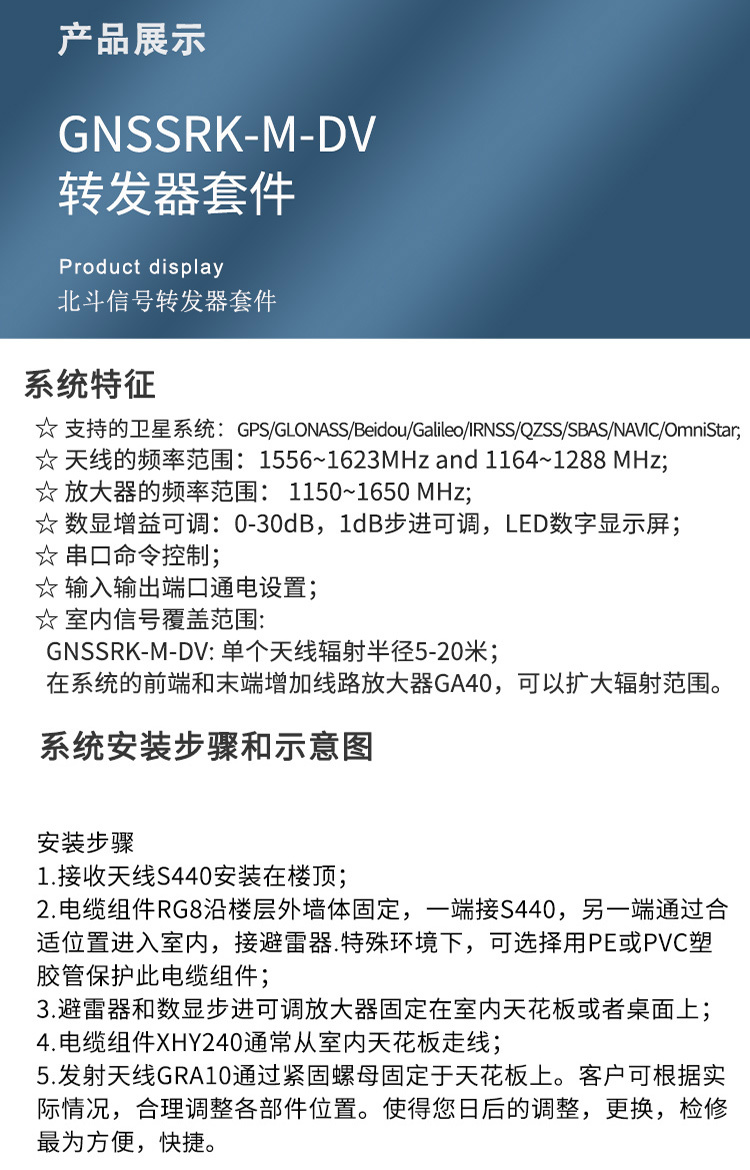

系统特性
1. 支持的卫星系统：BEIDOU B1/B2/B3, GPS L1/L2/L5, GLONASS L1/L2/L3, Galileo E1/E5a/E5b/E6, SBAS L1/L5, QZSS L1/L2/L5/E6, IRNSS L5, L-band;
2. 天线的频率范围：1164~1300MHz and 1525~1615 MHz；
3. 放大器的频率范围： 1150~1650 MHz；
4. 数显增益可调：0-30dB，1dB 步进可调，LED 数字显示屏；
5. 串口命令控制；
6. 输入输出端口通电设置；
7. 室内信号覆盖范围:
GNSSRK-M-DV: 单个天线辐射半径大于 15 米；
GNSSRK-M-DV-Max: 单个天线辐射半径大于 30 米； -
