四路北斗GNSS信号转发增强器_GIH4停机棚专用

● 天线支持的系统:☆GPS L1&L2&L5,☆GLONASS L1&L2, ☆Beidou2 B1,B2,B3,☆Galileo E1,E2,E5a,E5b ● 天线的工作频率范围:1556~1623MHz/1164~1288MHz ●放大器的工作频率范围:1164MHz~1616MHz ●普军级等级产品设计; ●整套系统工作温度范围:-55°~85°; ●核心器件的工作温度范围:-55° ~125°。

分类:

产品中心

GPS北斗GNSS卫星信号转发系统

产品配件:


+
  • 1(94).jpg
  • DESCRIPTION
  • Videos
  • Download
  • BUY NOW
  • 【产品概述】

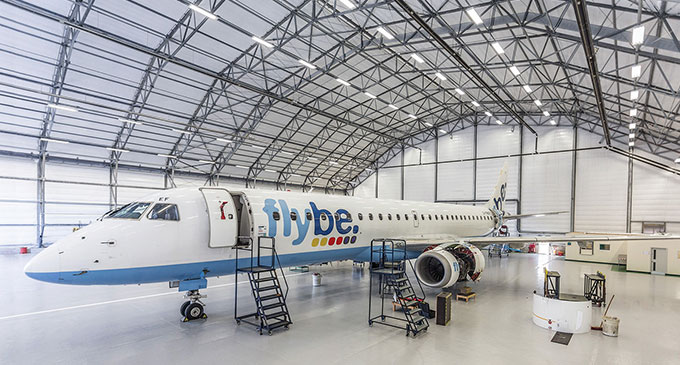

    GIH4是一套专门为停机棚和停机堡设计的GNSS信号转发增强系统,其工作原理是将室外GNSS信号引到室内,让飞机在停机棚或停机堡里边就可以接收到GNNS信号,飞机可以正常定位和授时。





    [典型应用]

    停机棚、停机堡的GNSS信号覆盖

    地下军事设施的GNSS信号覆盖。







    [GIH4系统]

    天线支持的系统:GPS L18L28L5,女GLONASS L1&L2,Beidou2 B1,B2,B3,Galileo E1.E2.E5a.E5b

    天线的工作频率范围: 1556-1623MHZ/1164~1288MHZ

    放大器的工作频率范围: 1164MHZ~1616MHZ

    普军级等级产品设计:

    整套系统工作温度范围: -45~85°

    核心器件的工作温度范围: -55°~125°

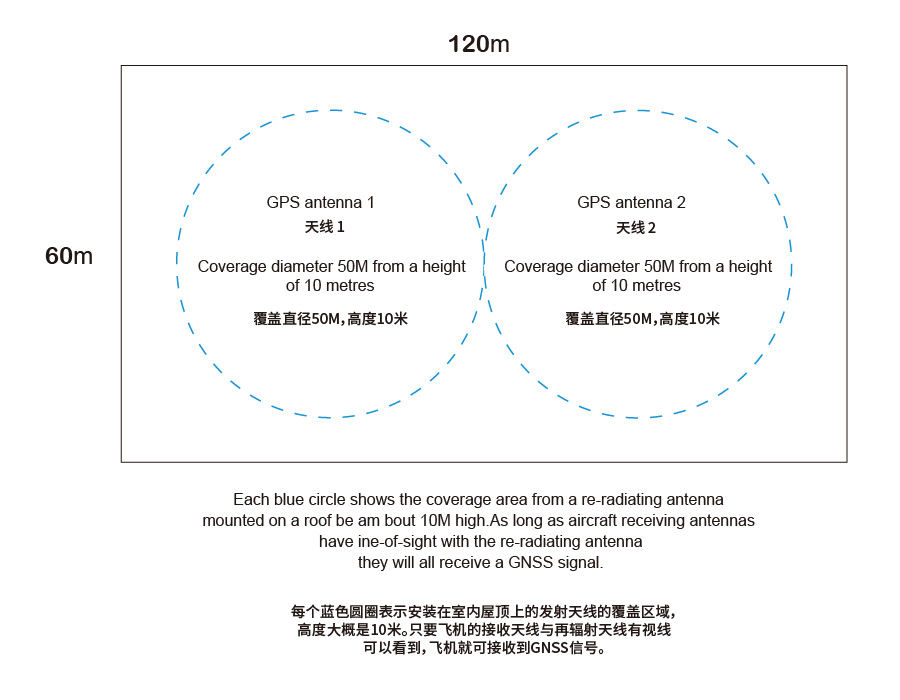

    本系统为4个点覆盖方案,单个天线的室内信号覆盖范围为半径25 米

    本系统覆盖4个区域:



    pic



    【标准配置】



    ● 程控可调放大器:GA30-PV4 ,1个;
    ● GNSS 3D扼流圈天线:3D185 ,1个;
    ● 电缆组件:RG8,30~120M, 1根;
    ● 电缆组件:KSR240,20M,4根;
    ● 发射天线:GRA10,4个;
    ● 避雷器:1个;

    ● 电缆组件可根据客户环境选择.可与我公司技术人员沟通.

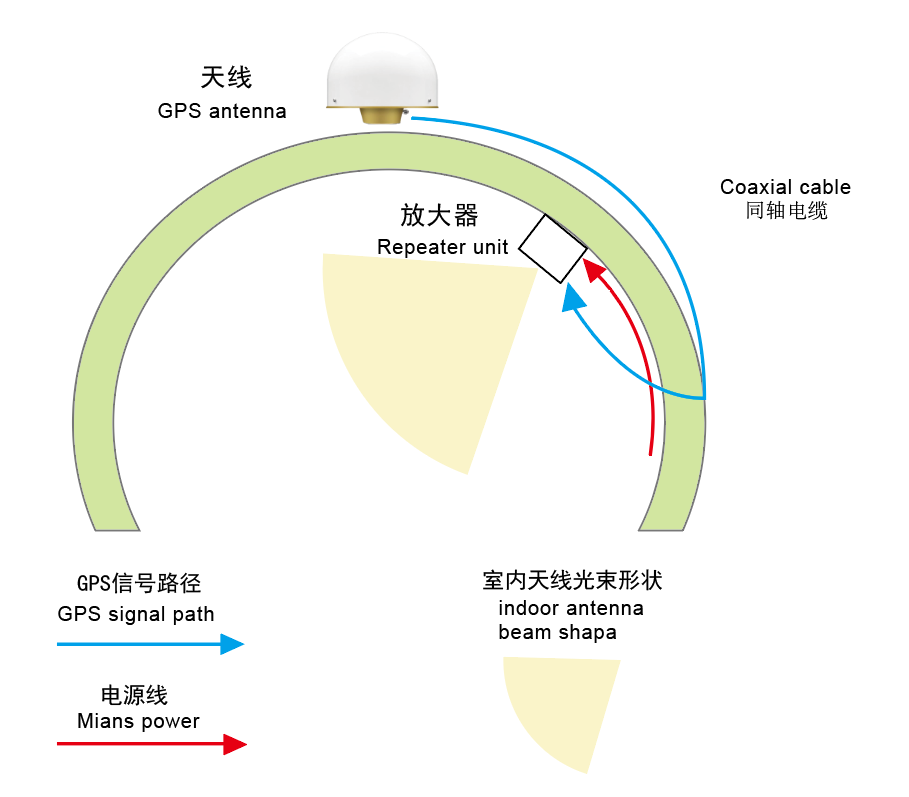

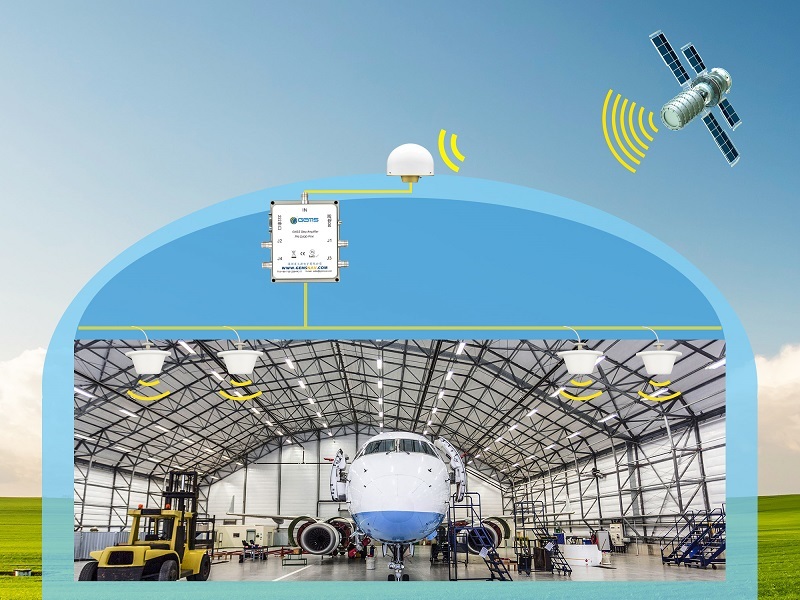

    【系统连接示意图】



    pic
