GPS转发器 全频段室内覆盖系统GNSSRK-M-RDV4

*全频段卫星转发系统; *系统接收转发的频段:1164~1288MHz & 1556~1623MHz *包括以下系统: *GPS: L1,L2,L5; *Glonass: G1,G2; *Galileo: ,E1,E2,E5a,E5b; *Beidou2: B1,B2,B3; *增益:0-30dB,数字显示步进可调; *数显增益:LED数字显示屏,清晰显示当前放大器的增益; *串口命令控制; *输入端口通电设置; *4路输出,每一路天线覆盖范围半径:5-25米;

分类:

产品中心

GPS北斗GNSS卫星信号转发系统


+
  • GNSSRK-M-RDV4--1.jpg
  • 文件大小: 2.7MB

  • DESCRIPTION
  • Videos
  • Download
  • BUY NOW
  •

    【功能描述】

    GNSSRK-M-RDV4系统是将室外全频段的卫星信号引到室内或其他卫星信号不能达到的地方。在室内即可完成原本应在室外才能完成的各项测试工作。

    GNSSRK-M-RDV4是一套单系统的多频多系统卫星信号转发器,即一个发射天线转发卫星信号。此方案可为接收机提供可调整的测试信号。

    用户如果还需要在此系统上扩展,可采用多系统接收天线和发射天线,即可支持多系统多波段的卫星信号接收并转发,达到室内卫星信号覆盖的目的。



    【典型应用】

    • 多系统卫星信号接收机产品的测试

    产品生产线、手机生产线、实验室、大学实验室等需要对产品进行测试、产品性能验证等应用环境。

    • 多系统卫星信号的室内覆盖

    需要实现全频段卫星信号的室内覆盖的各种场合:航空制造、航空维修,实验室,大厦停车场、卖场、室内演示厅等。

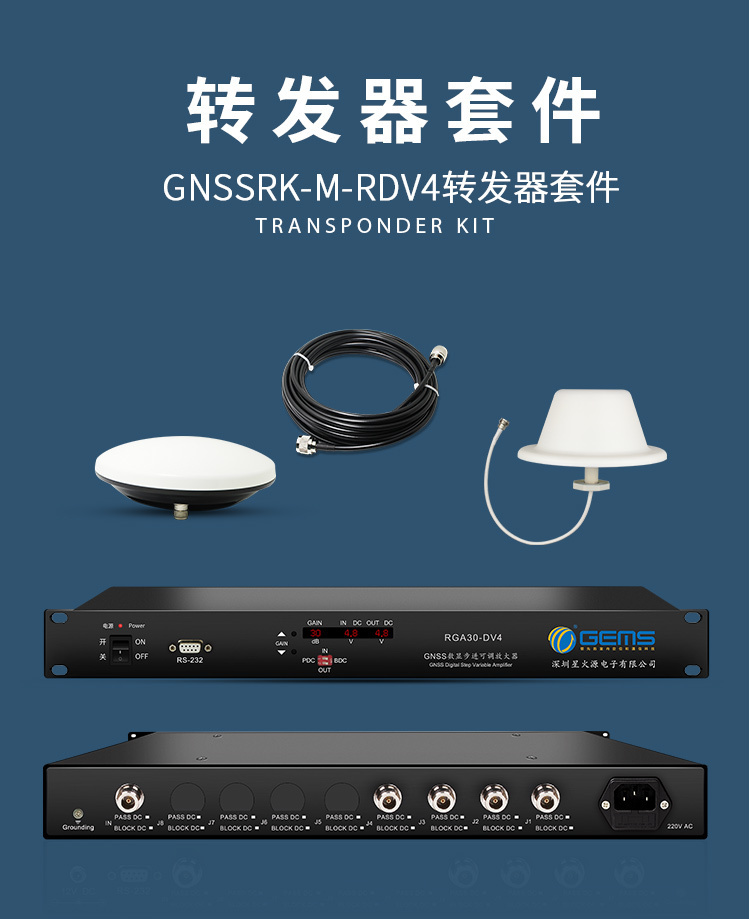

    【标准配置】

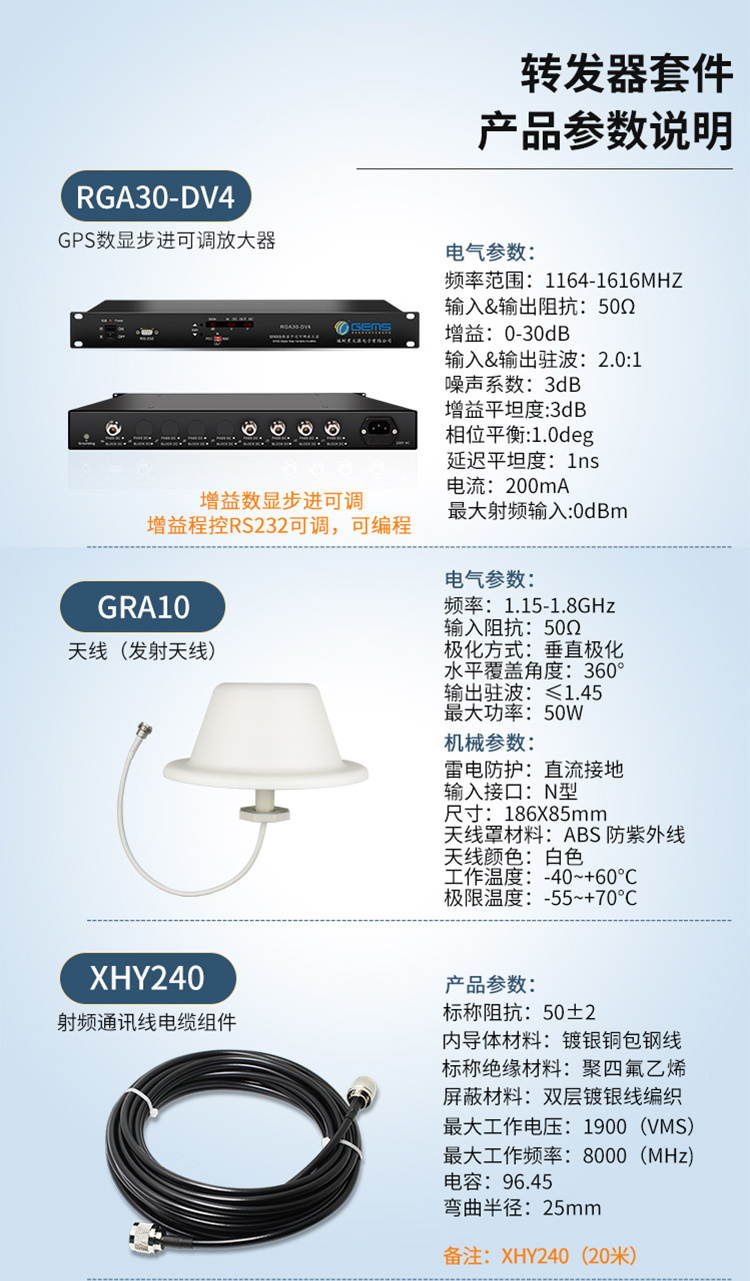

    • 数显步进可调放大器:RGA30-DV4,1个;
    • 接收天线:S440,1个;
    • 电缆组件:RG8(KSR400/LMR400),30M,1根;
    • 电缆组件:XHY240(KSR240/LMR240),20M,4根
    • 电缆组件:XHY240(KSR240/LMR240),5M,1根
    • 发射天线:GRA10,4个;
    • 避雷器:1个;
    • 射频转接头N-KK:1个.

    电缆组件可根据客户环境。可与我公司技术人员沟通。

    1. 接收天线S440安装在楼顶;

    2. 电缆组件RG8沿楼层外墙体固定,一端接S440,另一端通过合适位置进入室内,接避雷器。特殊环境下,可选择用PE或PVC塑胶管保护此电缆组件;

    3. 避雷器和数显步进可调放大器固定在室内天花板或者桌面上;

    4. 电缆组件XHY240通常从室内天花板走线;

    5. 发射天线GRA10通过紧固螺母固定于天花板上。

    客户可根据实际情况,合理调整各部件位置,使得您日后的调整,更换,检修更为方便,快捷。
