全频段卫星信号转发器GNSSRK-M-RDV8

*全频段卫星转发系统; *系统接收转发的频段:1164~1288MHz & 1556~1623MHz *包括以下系统: *GPS: L1,L2,L5; *Glonass: G1,G2; *Galileo: ,E1,E2,E5a,E5b; *Beidou2: B1,B2,B3; *增益:0-30dB,数字显示步进可调; *串口命令控制; *输入端口通电设置; *8路输出,每一路天线覆盖范围半径:5-25米;

分类:

产品中心

GPS北斗GNSS卫星信号转发系统


+
  • fm(1).jpg
  • DESCRIPTION
  • Videos
  • Download
  • BUY NOW
  • 功能描述

    GNSSRK-M-RDV8系列的GNSS转发系统是将室外全频段导航卫星信号引到室内或其它卫星信号不能到达的地方,在室内即可完成原本应在室外才能完成的各项测试工作。

    典型应用

    多系统卫星信号接收机产品的测试:带GNSS模块产品的生产线、手机生产线、实验室、大学实验室、等需要对产品进行测试、产品性能验证等应用环境。

    多系统卫星信号的室内覆盖:需要实现全频段卫星信号的室内覆盖的各种场合:新能源汽车制造、芯片研发和制造、航空制造、航空维修、实验室、大厦停车场、卖场、室内演示厅等。

    系统特性

    ☆ 支持的卫星系统:GPS/GLONASS/Beidou/Galileo/IRNSS/QZSS/SBAS/NAVIC/OmniStar;

    ☆ 天线的频率范围:1556~1623MHz and 1164~1288 MHz;

    ☆ 放大器的频率范围: 1150~1650 MHz;

    ☆ 数显增益可调:0-30dB,1dB步进可调,LED数字显示屏;

    ☆ 串口命令控制;

    ☆ 输入输出端口通电设置;

    ☆ 室内信号覆盖范围:

    GNSSRK-M-RDV8: 8个天线,每个天线辐射半径5-20米;

    在系统的前端和末端增加线路放大器GA40,可以扩大辐射范围。

    标准配置的设备清单

    GNSSRK-M-RDV8:

    数显步进可调放大器:RGA30-DV8,1个;

    接收天线:S440,1个;

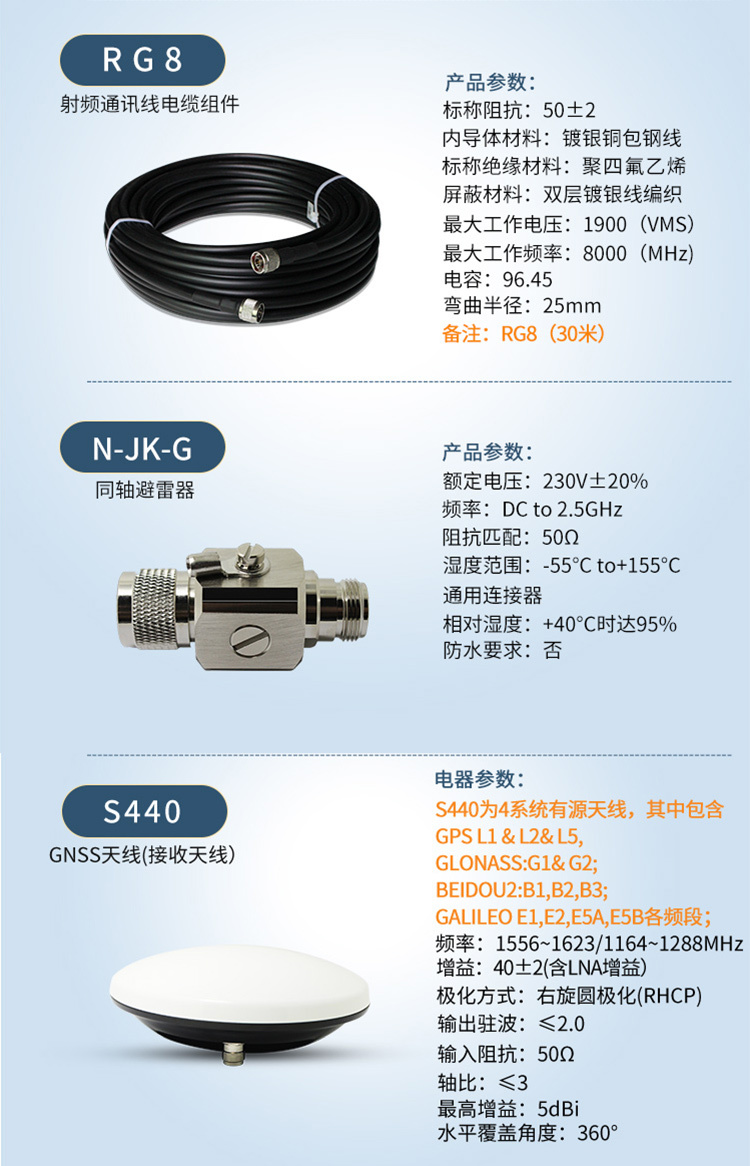

    电缆组件:RG8(KSR400/LMR400),30M, 1根;

    电缆组件:XHY240(KSR240/LMR240),20M,8根;

    电缆组件:XHY240(KSR240/LMR240),5M,1根;

    发射天线:GRA10,8个;

    避雷器:1个;

    射频转接头N-KK 1个



    技术参数

    参数

    条件

    最小

    标称

    最大

    单位

    频率范围

    输入-输出阻抗, 50Ω

    1150



    1650

    MHz

    输入&输出阻抗

    输入, 全部输出端



    50



    Ω

    可调增益

    输入-输出端



    0~30



    dB

    输入驻波







    2.0:1

    -

    输出驻波







    2.0:1

    -

    噪声系数







    3

    dB

       增益平坦度







    3

    dB

    延迟平坦度





    1



    ns

    电源输入

    交流电

    100

    220

    264

    VAC

    电流

    通直流,无功器件,直流输入端到输出端





    250

    mA

    1dB压缩点

    RGA30-DV





    -4

    dBm

    RGA30-DV4

    -29

    RGA30-DV8

    -29

    最大射频输出功率

    RGA30-DV





    0

    dBm

    RGA30-DV4

    -23

    RGA30-DV8

    -27

    输入端口数量

    RGA30-DV,RGA30-DV4,RGA30-DV8



    1



    输出端口数量

    RGA30-DV



    1





    RGA30-DV4

    4

    RGA30-DV8

    8

    最大射频输入

    最大无损射频输入





    0

    dBm

    工作温度



    -40°



    85°
