GNSSRK-Q-DV系列的GNSS转发系统是一套快速安装，快速收纳的GNSS/GPS转发器，是将室外全频段导航卫星信号引到室内或其它卫星信号不能到达的地方，在室内即可完成原本应在室外才能完成的各项测试工作。快速安装、快速部署、快速收纳套件。
典型应用：新能源车4S店、手机卖场、室内演示厅、航空维修工棚等。
技术参数：
参数
条件
最小
标称
最大
单位
频率范围
输入－输出阻抗, 50Ω
1164
1615
MHz
输入&输出阻抗
输入, 全部输出端
50
Ω
可调增益
输入-输出端
0~30
dB
输入驻波
2.0:1
-
输出驻波
2.0:1
-
噪声系数
3
dB
增益平坦度
3
dB
延迟平坦度
1
ns
直流输入
带电源（12V）
12
VDC
电流
通直流，无功器件，直流输入端到输出端
250
mA
1dB压缩点
-4
dBm
最大射频输出功率
0
dBm
输入端口数量
1
个
输出端口数量
1
最大射频输入
最大无损射频输入
0
dBm
工作温度
-40°
85°
设备配置清单：
GNSSRK-Q-DV(标准）
GNSSRK-Q-DV-Max(增强）
数显步进可调放大器：GA30-DV，1个；
数显步进可调放大器：GA30-DV，1个；
GNSS接收天线：R440B，1个； GNSS接收天线：R440B，1个； 电缆组件：XHY195，30M,（可选长度）
1根；
电缆组件：XHY195，30M，（可选长度）
1根；
电缆组件：XHY195，5M,（可选长度）
1根；
电缆组件：XHY195，5M,（可选长度）
1根；

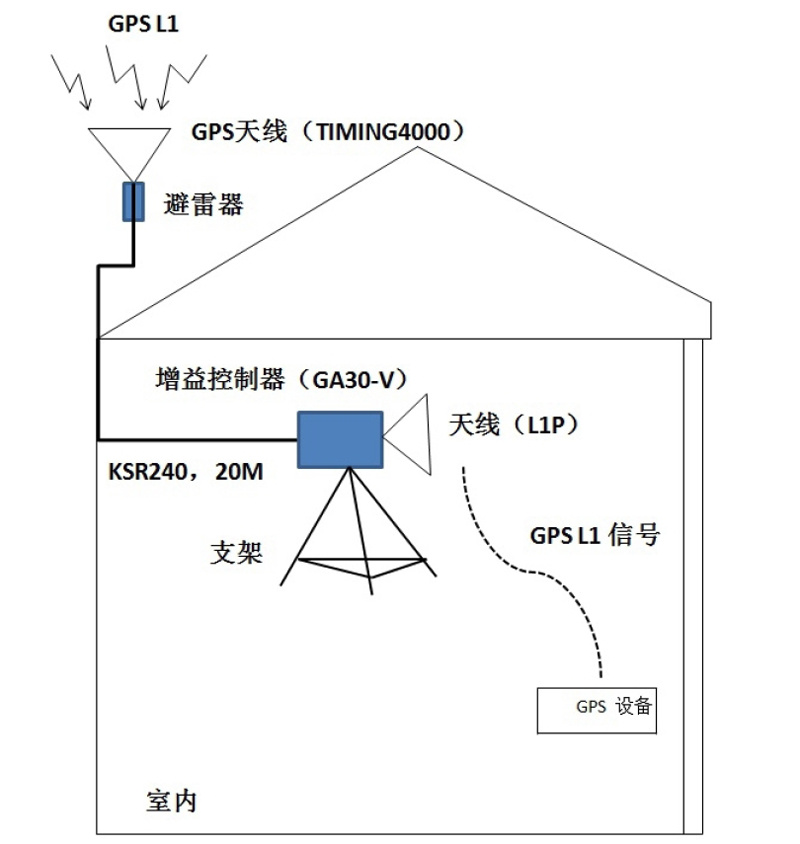

发射天线：GRA440，1个； 发射天线：GRA440-Axx，1个； 移动工作平台：1个； 移动工作平台：1个； 三脚支架：1个； 三脚支架：1个； 收纳卷线器：1个； 收纳卷线器：1个； 覆盖范围：半径最大10米； 覆盖范围：半径最大20米； 系统结构图：
安装步骤：
1. 室外接收天线R440B安装在三脚架上面；
2. 电缆组件XHY195/TNC的一头连接室外天线R440B，另一端/N型接头连接放大器GA30-DV的INPUT端口（输入）电缆组件XHY195/N型接头连接GA30-DV的OUTPUT端口（输出）另一端/TNC接口连接室内发射天线GRA440。
