产品描述

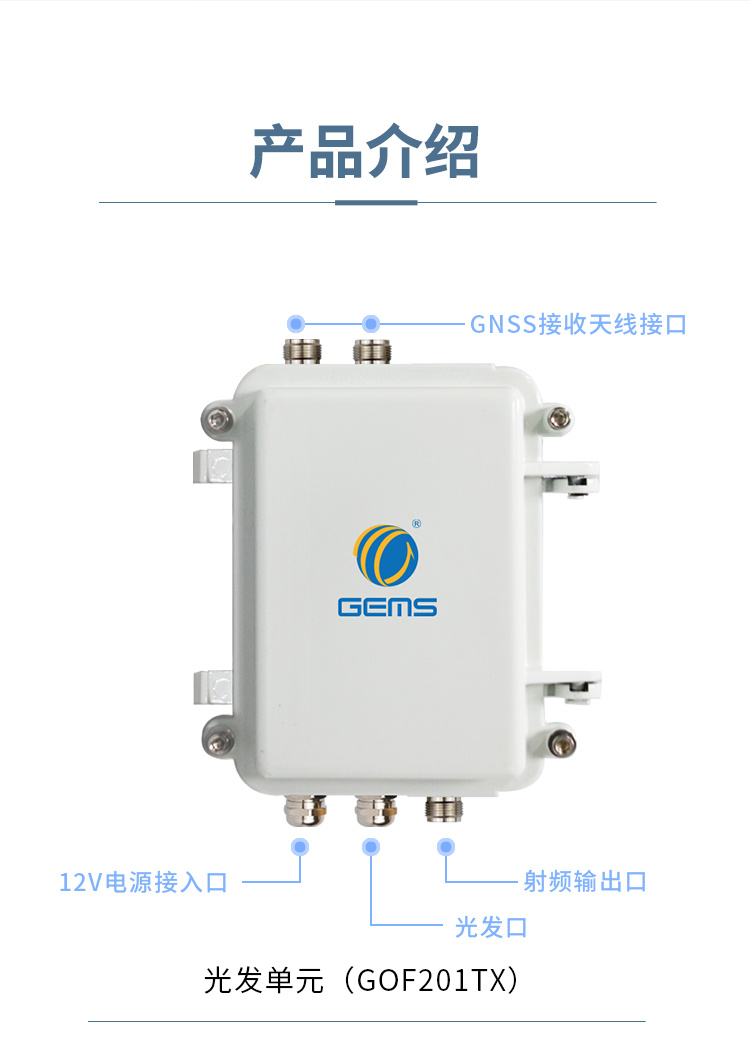

本系统为支持单电源 12V DC 供电，光发单元双输入 N 型天线接口连接室外GPS 天线。设备是将有源 GPS 接收天线接收的信号通过光传输给光中继单元或者光收单元，光中继单元和光收单元会补偿放大将信号完整输出,供给 GPS 接收设备，增益最大为 40dB。

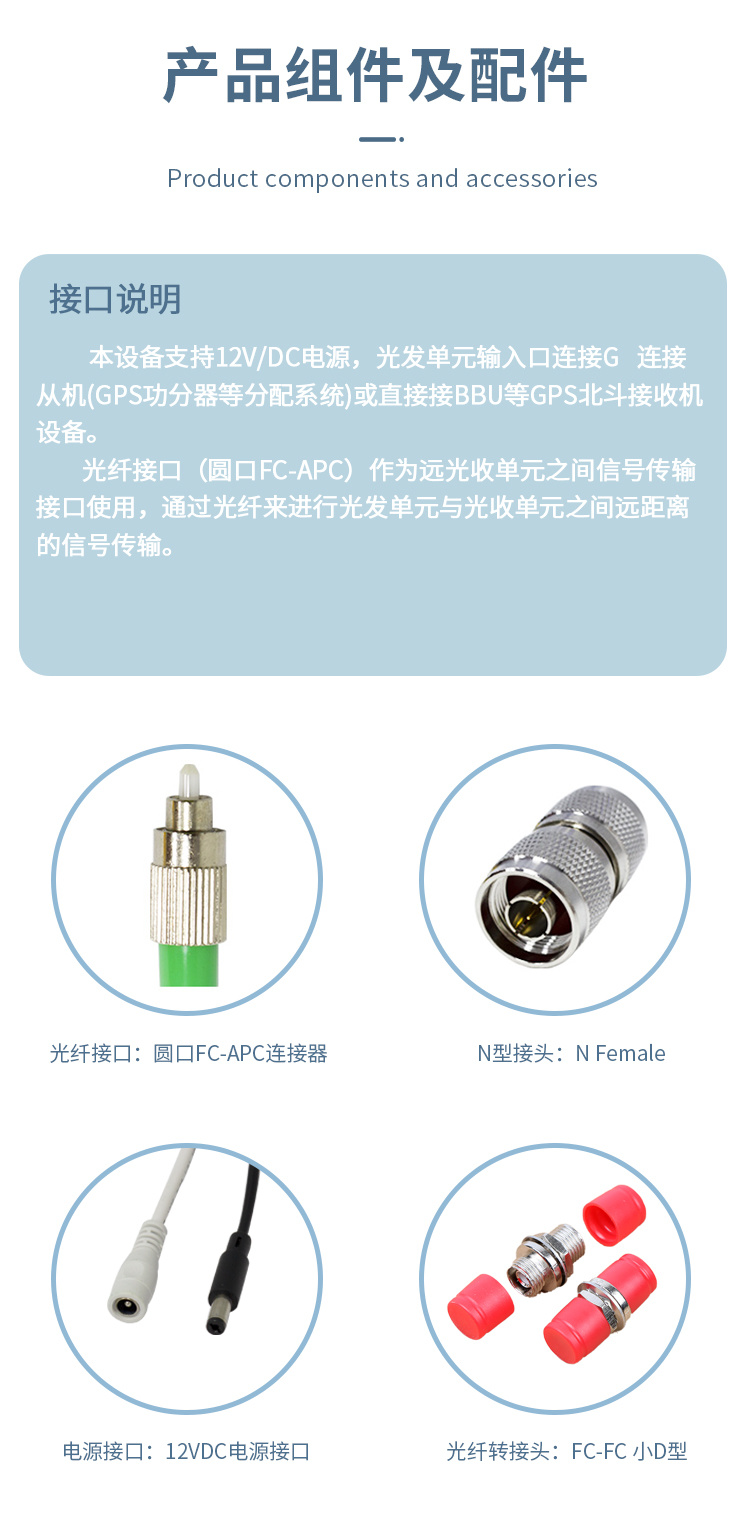

光纤接口（圆口 FC-APC）作为远光收单元之间信号传输接口使用，通过光纤来进行光发单元与光收单元之间远距离的信号传输。
本产品可实现户外防水等级：IP67；且可选配温度控制装置，在温度低于或者高于工作温度时，温度控制装置将会启动，将设备温度控制在正常的工作温度范围内。
电气参数
参数
条件
最小
标称
最大
单位
频率范围
1150
1650
MHz
输入&输出阻抗
输入,所有输出端
50
Ω
增益
TX＋RX
36
40
44
dB
输入电压驻波比
2.0:1
-
输出电压驻波比
2.0:1
-
噪声系数
4
dB
带内波动
天线, 未用端口-50Ω负载
4
dB
最大输出功率
天线, 未用端口-50Ω负载
-30
dBm
12V
直流输入

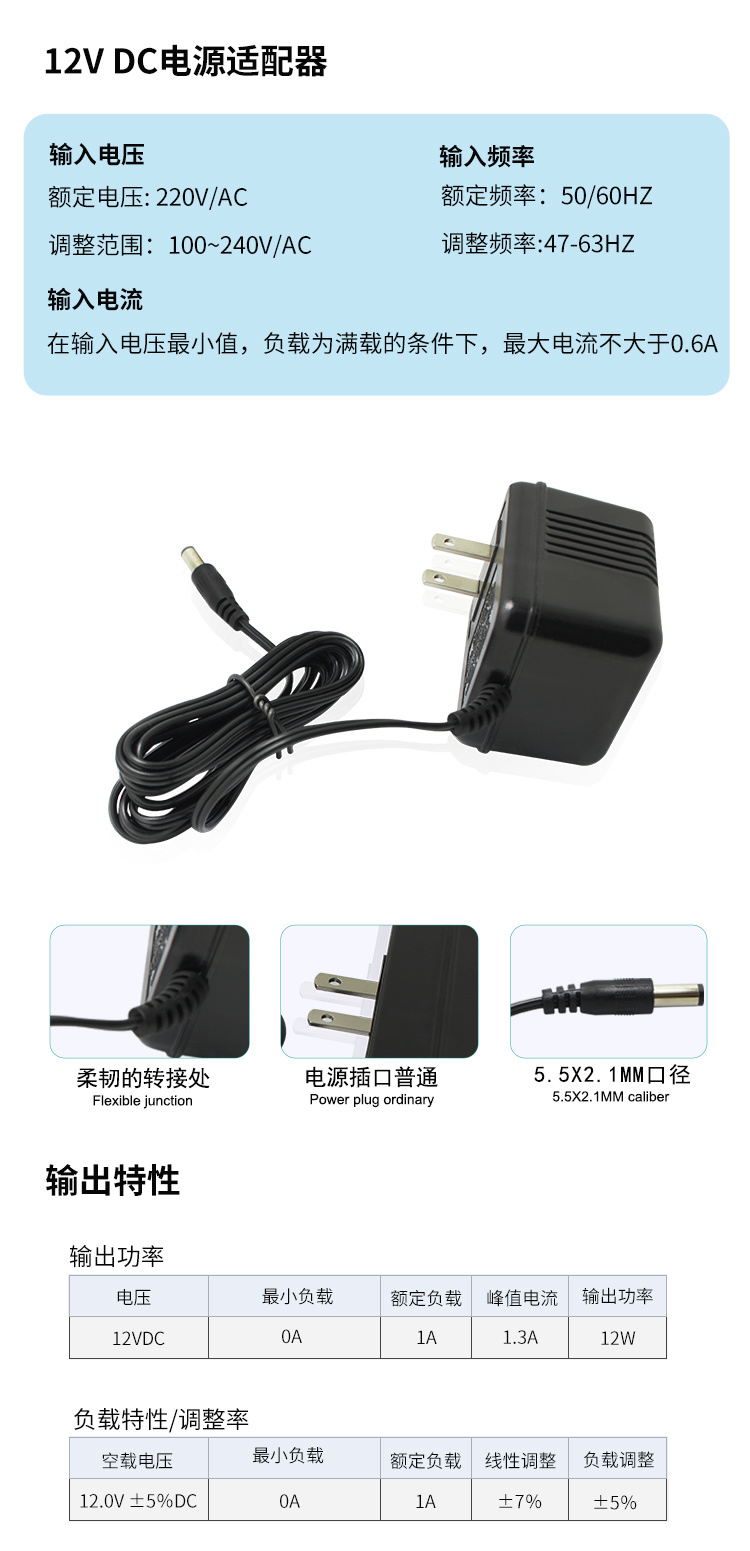

单路直流电源适配器
10
12
16
VDC
工作电流
12V
300
mA
功率
4
W
48V
直流输入
单路直流电源输入
36
48
57
VDC
工作电流
48V
100
mA
功率
5
W
射频连接器
天线端口，射频输出端口
N母
光纤接口类型
光收和光发接口
圆口
FC-APC
光波长
发送
1310/1550
nm
光波长
接收
1100~1620
nm
输出光功率（光发单元）
最大发射功率（25℃）
8
dBm
接收光功率（光收单元）
最小接收功率（25℃）
-30
dBm
输出光功率（中继单元）
8
dBm
接收光功率（中继单元）
-30
dBm
光延时
每米延时
5
ns
光纤传输距离
40
Km
防尘防水等级
IP67
工作温度
标配
-20
65
°C
存储温度
-30
80
°C
