TOS2xxx系列北斗GPS光纤拉远授时系统
分类:
产品中心
北斗GPS光纤系统
-
文件大小: 656.4KB
- DESCRIPTION
- Videos
- Download
- BUY NOW
-
典型应用连接示意图：
5G机房BBU 共享北斗GPS天线，拉远机房共享远端机房的北斗GPS天线。
5G机房BBU 共享北斗GPS天线，拉远机房远端机房的北斗GPS天线，16路光发输出，16台光收主机。
产品介绍
本系统由TX光发单元和RX光收单元构成，光发TX单元是双天线输入, 1/8/16个可选光纤接口，射频输出口的选项0/8/16个，光收RX单元是一路光路输入, 射频输出口的选项8/16可选。
光发TX单元是将有源GPS接收天线接收的模拟射频信号平均分给8路输出,供给GPS接收设备.增益为30dB, 远端主机两个天线可供选择，保证了系统的完整性。这样的应用 方案下, 系统可配置其输入端口通直流,为连接输入端口的有源GPS天线供电进行工作,其它输出端口会有一个200 Ohm的直流负载来模拟任何连接到这些端口的接收机天线的直流损耗。光纤接口作为单独接口使用，用光纤来进行远端主机与近端主机之间的信号传输。
电气参数
Parameter
Condition
Min.
Nominal
Max.
Unit
Frequency range
1150
1650
MHz
I/O impedance
Input, all output ports
50
Ω
Gain
TOS2xxxTX＋TOS2xxxRX
37
40
43
dB
P 1dB
-12
dBm
Input VSWR
2.0:1
-
Output VSWR
2.0:1
-
Noise figure
3
dB
Pass band ripple
Antenna – unused port – 50Ω load
4
dB
Maximum output power（LNA）
Antenna – unused port – 50Ω load
-30
dBm
DC input
Dual 48V DC input
36
48
57
VDC
Operating Current
48V
200
mA
Optical wavelength
Sending
1310
nm
Optical wavelength
Receiving
1310
nm
Optical output power
TOS21xxTX, 1 optical port
8
9
dBm
TOS28xxTX, 8 optical ports
-3
-2
dBm
TOS2160TX, 16 optical port
-7
-6
dBm
Optical receive power
Min. Receiving Power（25℃）
-30
dBm
Light delay
Delay per meter
5
ns
Optical fiber transmission distance
60
Km
Optical connectors
All optical ports
FC-APC
Antenna Ports
TOS2xxxTX Serial
2
Pcs
TOS2xxxRX Serial
TOS2xxxTR Serial
0
Pcs
RF Output Ports
TOS2160TX
0
Pcs
TOS2x08TX
8
Pcs
TOS2x16TX
16
Pcs
TOS2x08RX
8
Pcs
TOS2x16RX
16
Pcs
Optical Ports
TOS21xxTX
1
Pcs
TOS28xxTX
8
Pcs
TOS2160TX
16
Pcs
TOS21xxRX
1
Pcs
Working temperature
-20
65
℃
Storage temperature
-30
80
℃
功能指标
序号
功能
描述
备注
1
授时系统兼容性
支持北斗/GPS两种授时系统，能够在任意系统故障时，可以自动切换到另外一种授时系统，不需要人工上站干预。
2
带载能力
能够正常连接达8/12/16台BBU
近端主机
3
扩展能力
设备系统满配拓展后（一台16端口的主机+16台从机）支持BBU同步信号端口数最多256个。
近端主机
4
天线故障检测功能
第一步加电1通道插入天线，设备在天线1指示灯上会常亮；第二步拔掉1通道上的天线，天线1的指示灯会熄灭。满足上述操作即为天线正常，不满足为天线故障。2通道操作方法同1通道。
远端主机
5
工作状态指示
设备能够通过指示灯对现场的工作状态进行指示，能够指示出主路、备路工作是否正常，并提供故障告警。
6
远端主机干接点告警功能
可以提供四路干接点告警信号，支持断电告警。向网管中心提示告警信息，可以提示的告警信息有：天线1、天线2、电源、主机输出。
7
近端端主机干接点告警功能
可以提供两路干接点告警信号，支持断电告警。向网管中心提示告警信息，可以提示的告警信息有：电源、主机输出。
8
蜂鸣器告警功能
能够用声音提示本机是否出现故障，并且可以手动关闭故障报警声音。
9
连接BBU指示功能
当BBU设备连接到系统接口后，系统能够自动指示出连接好，正常工作。
10
输出口连接指示功能
具备主机输出口连接指示功能，通过指示灯分别能够反应主机输出口连接BBU、从机、悬空状态。
11
可进行远程光信号发送与接收
可实现信号以公里为单位的远距离发送，减少布线难度。

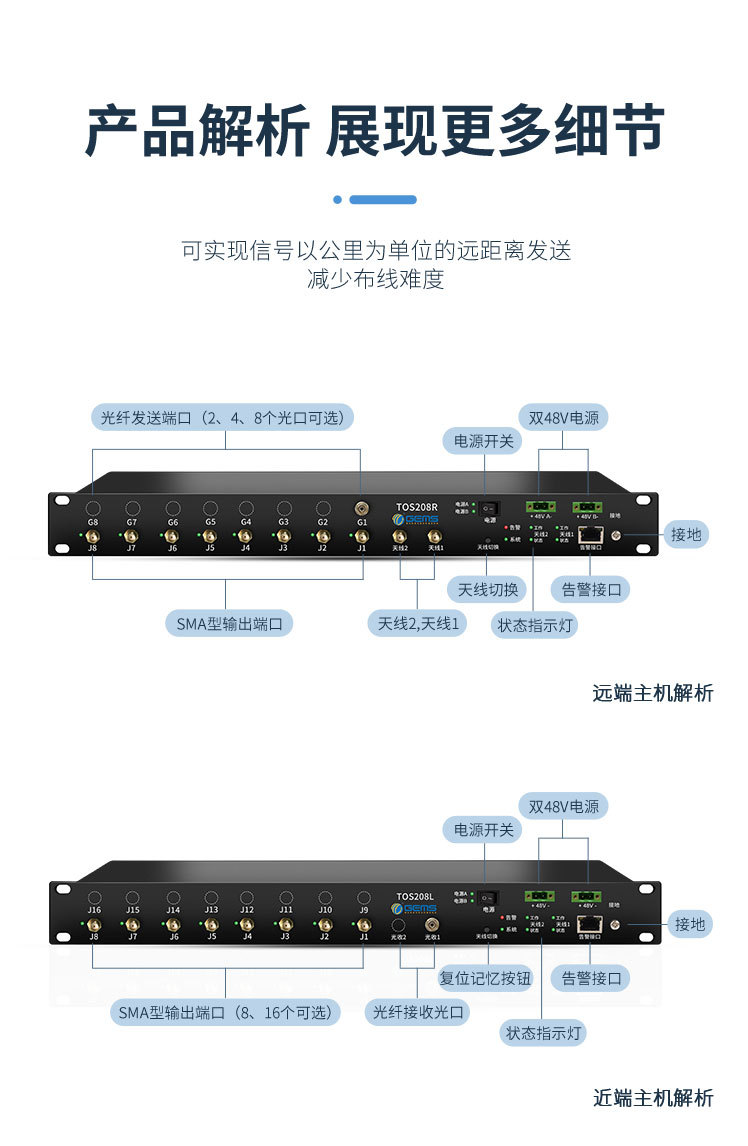

操作说明
本系统支持2路+48V电源供电，接通电源之后，电源A电源B指示灯点亮，远端主机双输入口连接GPS天线，连接成功之后天线1,2工作指示灯常亮，光纤接口为圆口FC-APC，8/12/16个输出口可连接BBU或者GPS设备，输出口每连接一台BBU设备，相应的输出指示灯点亮。当卫星信号锁定之后，系统指示灯点亮。告警接口实现设备告警提醒，当设备连接好之后，天线1,2指示灯会闪烁其中一个，闪烁的指示灯表示此天线正在使用，切换的按键可对工作天线进行手动切换。可分为自动和手动模式，当切换为自动模式时，系统会自动选择信号较好的天线进行工作，当切换为手动时，按下按键手动选择工作的天线。
1、电源：电源设计支持2路48V电源，使用双电源模块电路设计，当某一个电源模块故障后，可使用备用模块使用，保证设备的正常运行；当电源正负极接反时，不会烧坏器件，具有保护功能。其中，双路48V电源，断掉其中一路，设备都会告警。
2、天线切换：远端主机可按天线切换按钮切换使用的天线，可进行告警复位，记忆功能 ，长按按键记忆设备现有端口连接状态，当出现设备告警时，可长按按键手动对设备进行复位 ；近端主机只能进行复位告警功能。
3、告警：红色告警灯设备在没有接满2个电源，2路天线的时候会一直闪烁，只有在电源和天线接好的情况下，在按天线切换按钮5秒，可以消除告警灯。
4、卫星锁定指示灯：当卫星锁定时，卫星锁定指示灯常亮。
5、天线工作指示灯：接入2路天线时，工作指示灯闪烁表示自动切换天线模式并且该天线正在使用，常亮表示手动切换天线模式并且选定的是该天线。
6、天线状态指示灯：当2路天线正常接入时，对应的指示灯都会常亮。
四路干节点告功能警（远端主机）
电源告警：电源正常接入时，1、2引脚闭合，如有任何一路断开或短路时，1、2引脚断开。
输出端口告警：输出端口告警应先记忆后才会生效，输出端口正常接入时，1、3引脚断开，如有任何一路断开或短路时，1、3引脚闭合。
天线端口告警：天线1正常接入时1、4引脚断开，天线1断开或短路时，1、4闭合；天线2正常接入时1、5引脚断开，天线2断开或短路时，1、5闭合。
干节点告警功能定义
引脚
定义
1、8
COM（公共端）
2
电源报警
3
输出端口报警
4
天线1报警
5
天线2报警
二路干节点告功能警（近端主机）
电源告警：电源正常接入时，1、2引脚闭合，如有任何一路断开或短路时，1、2引脚断开。
输出端口告警：输出端口告警应先记忆后才会生效，输出端口正常接入时，1、3引脚断开，如有任何一路断开或短路时，1、3引脚闭合。
干节点告警功能定义
引脚
定义
1、8
COM（公共端）
2
电源报警
3
输出端口报警

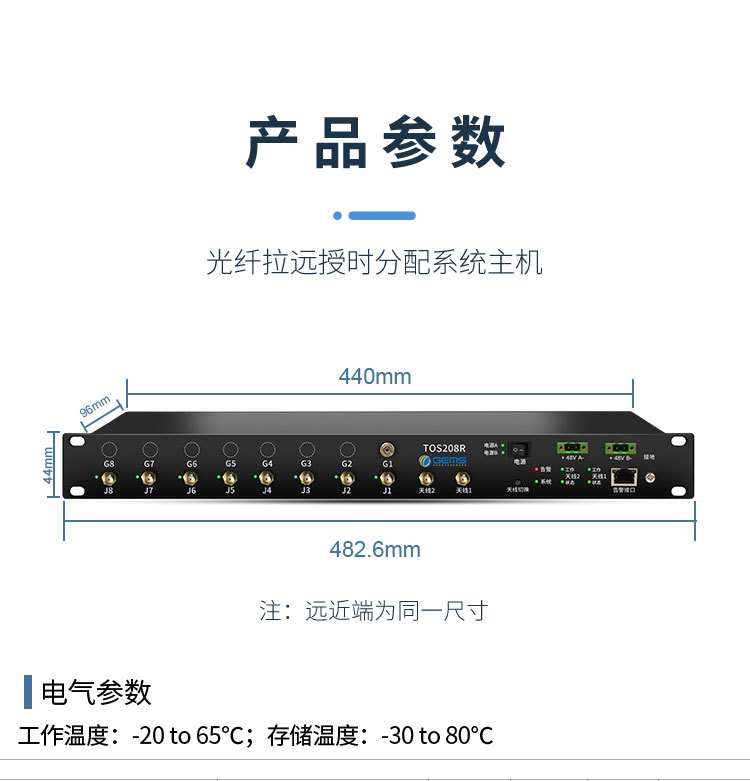

产品尺寸
设备尺寸：482.6mm ×96mm × 44 mm (D * W * H)
