北斗GPS光纤系统 RGOF系列

√ 频率范围:1150~1650MHz √ 光纤传输距离:40Km √ 双路 -48V电源; √ 支持:12V DC; √ TX: 1路天线;1路光发射; √ RX: 1路射频输出;1路光收; √ TR: 1路射频输出;1路光发;1路光收;

分类:

产品中心

北斗GPS光纤系统


+
  • GOF101  2-1.jpg
  • DESCRIPTION
  • Videos
  • Download
  • BUY NOW
  • 产品介绍

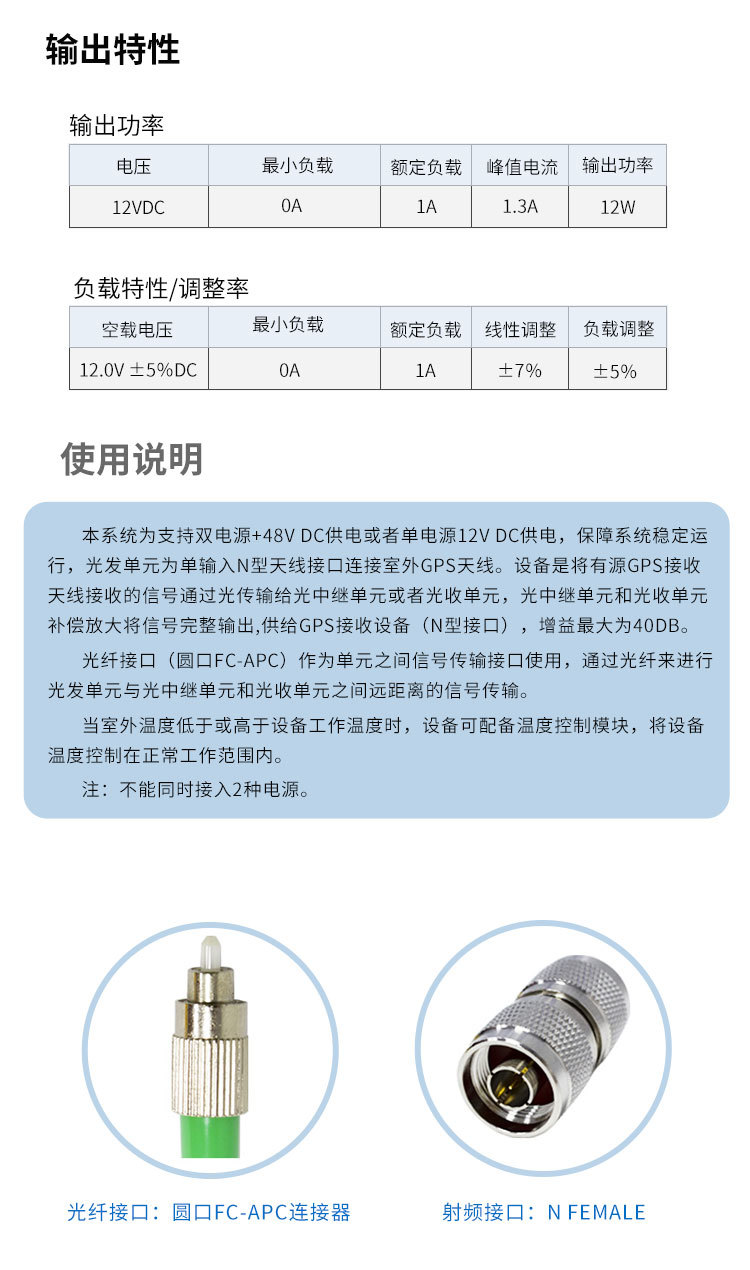

    本系统为支持双电源+48V DC供电或者单电源12V DC供电,保障系统稳定运行,光发单元为单输入N型天线接口连接室外GPS天线。设备是将有源GPS接收天线接收的信号通过光传输给光中继单元或者光收单元,光中继单元和光收单元补偿放大将信号完整输出,供给GPS接收设备(N型接口),增益最大为40dB。

    光纤接口(圆口FC-APC)作为单元之间信号传输接口使用,通过光纤来进行光发单元与光中继单元和光收单元之间远距离的信号传输。



    当室外温度低于或高于设备工作温度时,设备可配备温度控制模块,将设备温度控制在正常工作范围内。

    注:不能同时接入2种电源。







    参数

    条件

    最小

    标称

    最大

    单位

    频率范围



    1150



    1650

    MHz

    输入&输出阻抗

    输入,所有输出端



    50



    Ω

    增益

    RGOF201TX+RGOF201RX

    38

    40

    42

    dB

    输入电压驻波比







    2.0:1

    -

    输出电压驻波比







    2.0:1

    -

    噪声系数







    3

    dB

    带内波动

    天线, 未用端口-50Ω负载





    3

    dB

    最大输出功率

    天线, 未用端口-50Ω负载





    -30

    dBm

    直流输入

    双路48V DC

    36

    48

    57

    VDC

    工作电流

    48V





    100

    mA

    光波长

    发送

    1310

    nm

    光波长

    接收

    1310

    nm

    输出光功率(光发单元)

    最大发射功率(25℃)



    8



    dBm

    接收光功率(光收单元)

    最小接收功率(25℃)

    -30





    dBm

    输出光功率(中继单元)







    8

    dBm

    接收光功率(中继单元)



    -30





    dBm

    光延时

    每米延时



    5



    ns

    光纤传输距离







    40

    Km

    工作温度



    -20



    65

    存储温度



    -30



    80



    picpicpic
