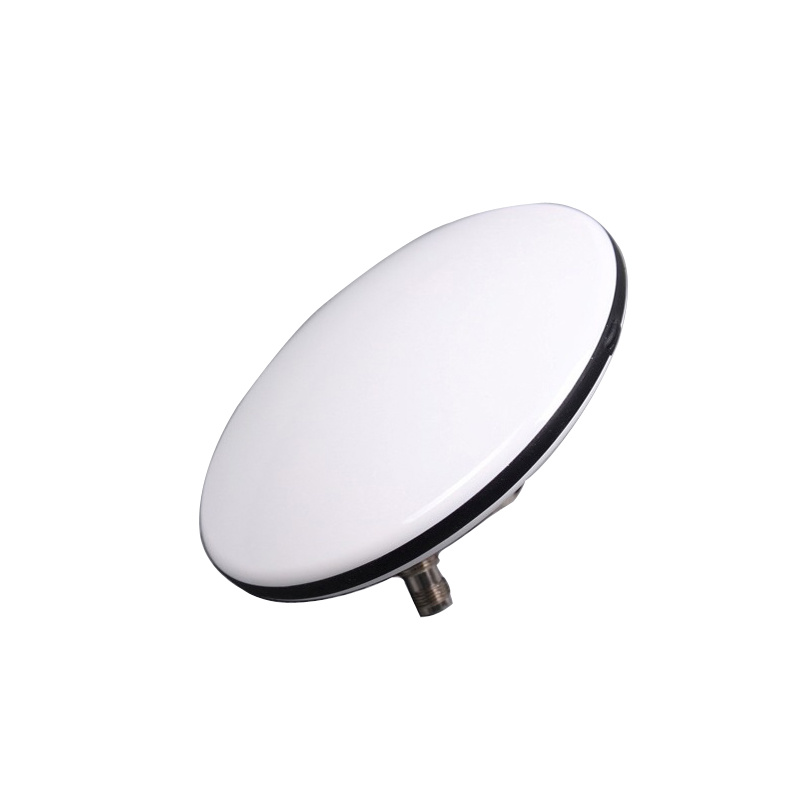

高精度GNSS天线_多系统有源天线 BGG39

* 垂直面大角度范围内相位中心稳定; * 多星多频零相位中心介质天线; * 含带通滤波器的低噪声放大器; * 频率范围:1555~1615MHz,1200~1275MHz; * 支持的卫星系统: GPS:L1 & L2; Glonass:G1 & G2; Beidou2:B1,B2,B3 * 防水等级：IP67 * 连接方式：TNC-K（Female） * 天线尺寸(mm):φ152×62; * 天线重量(g):430g;

分类：

产品中心

GPS北斗天线/GNSS天线

GNSS测量天线

产品配件：

1406_GNSS_Survey_Antenna_BGG39_CN(1).pdf

联系我们立即购买立即购买立即购买立即购买立即购买立即购买立即购买立即购买立即购买立即购买立即购买立即购买立即购买

1406_GNSS_Survey_Antenna_BGG39_CN(1).pdf

文件大小: 548.6KB

全选

DESCRIPTION
Videos
Download
BUY NOW

特点：

垂直面大角度范围内相位中心稳定;

多星多频零相位中心介质天线;

含带通滤波器的低噪声放大器;

频率范围:1555~1615MHz,1200~1275MHz;

产品描述

BGG39多系统有源天线,是一款集GPS,Glonass,Beidou2等卫星信号的测量天线，可广泛应用于大地测量、桥梁施工、海洋测量、水下地形测量等场合。

该天线采用多馈点设计，保证天线相位中心和几何中心的重合，提高测量的精度。内置低噪声放大模块，通过多级滤波器滤除干扰信号，保证在恶劣电磁环境下正常工作。

电气参数

频率 [MHz]	1555~1615/1200~1275
输入阻抗	50Ω
增益 [dBi]	40±2(含LNA增益)
极化方式	右旋圆极化（RHCP）
轴比 [dB]	＜3dB
水平覆盖角度	3600
输出驻波（VSWR）	≤2.0
天线单元增益	5 dBi
相位中心误差	±2mm

低噪声放大器指标

增益 (dB)	40
噪声系数(dB)	≤1.8 dB
增益平坦度 (dB)	±1 dB
输出驻波(VSWR)	≤1.5
输入驻波（VSWR）	≤1.5
输出P1dB压缩点	≥0dBm
电压	DC 3－15V
电流	DC ≤45mA
差分传输延迟	5ns

机械性能

尺寸 [mm]	Ø152×62.2
连接头	TNC-C-K
安装方式	制粗牙螺纹 5/8"-11，高 12-14mm
防水等级	IP67
防震等级	IK08
工作温度	-40℃～+85℃
储存温度	-40℃～+85℃
