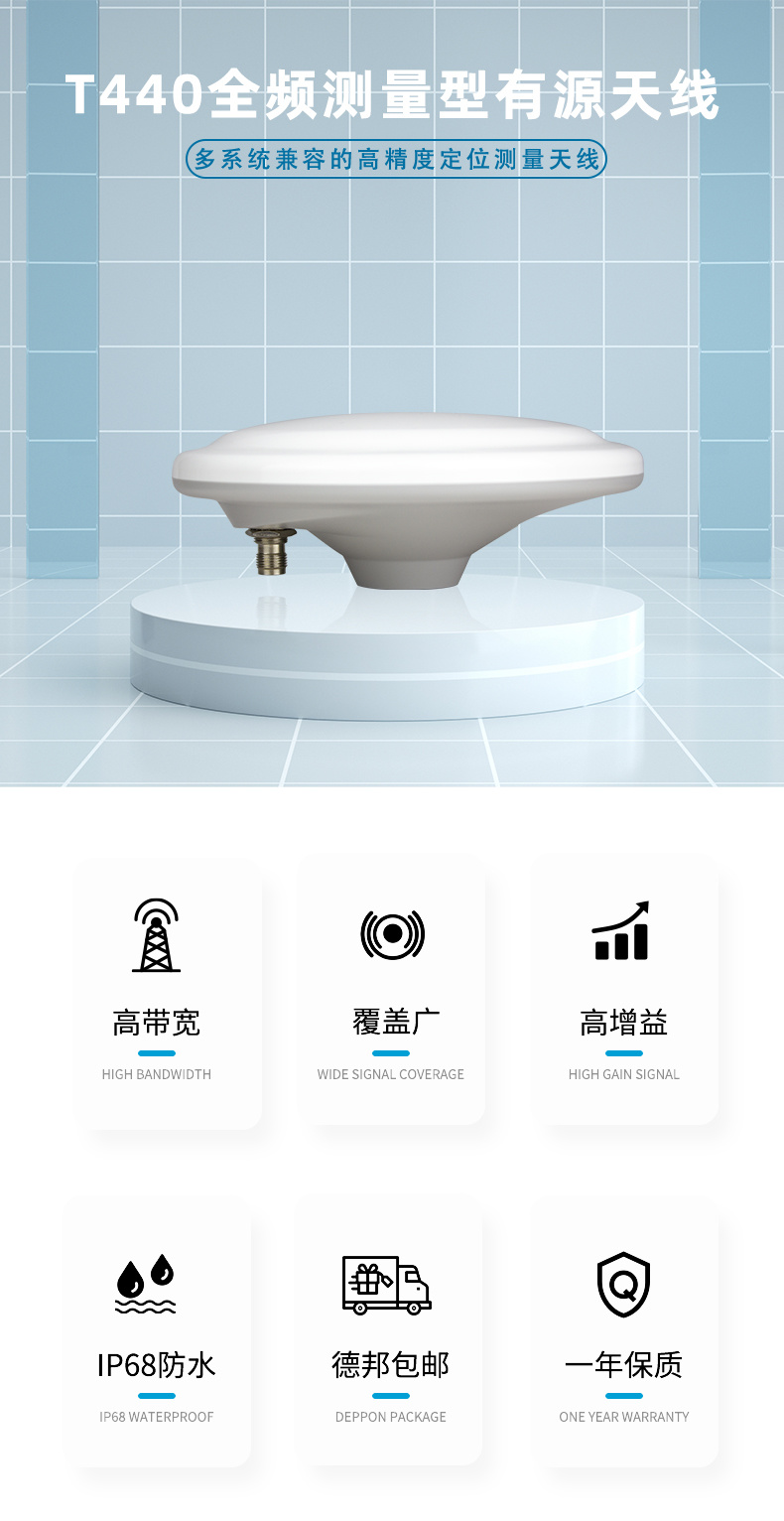

GNSS全频测量型有源天线 T440

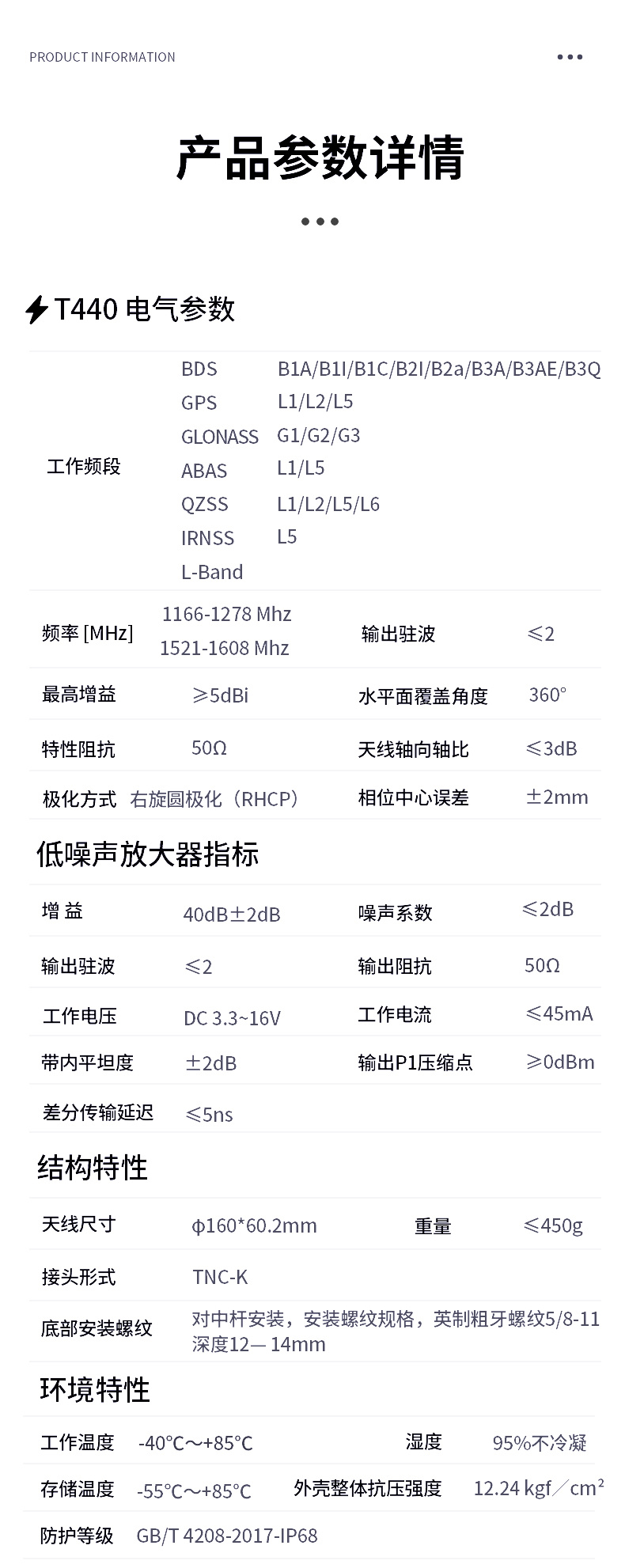

√ 频率范围: 1166MHz~1278MHz和1521MHz~1608MHz
√ 支持的系统：BDS：B1A/B1I/B1C/B2I/B2a/B2b/B3A/B3AE/B3Q; GPS: L1/L2/L5; GLONASS G1/G2/G3; GALILEO: E1/E5a/E5b/E6; ABAS: L1/L5; QZSS: L1/L2/L5/L6; IRNSS: L5; L-Band
√ 增益: 40 ±2dB;
√ 工作电压: 3.3V~16VDC;
√ 工作电流：45mA
√ 差分传输延迟5ns
√ 防护等级：IP67
√ 重量: 303(g)
√ 尺寸: Ø160.0×60.2 (mm)
√ 连接器：TNC-K（Female）
分类：
产品中心
GPS北斗天线/GNSS天线
GNSS测量天线
-
文件大小: 852.4KB
- DESCRIPTION
- Videos
- Download
- BUY NOW
-
产品描述
T440全频外置测量型有源天线可满足在各种严苛环境下进行多系统兼容的高精度定位测量需求。广泛适用于自动驾驶、驾考驾培、数字化施工、大地测绘、防灾减灾、形变监测等高精度位置测量场景。
天线单元采用介质空气混合微带形式实现，具备高带宽、高增益、全覆盖、抑多径等优势；
射频部分采用自主开发宽带功分网络、高抑制滤波设计、有效抑制带外强干扰信号；
采用军工级制程工艺，一体化外壳设计，满足国军标环境试验高可靠性要求；100%全国产化产品，交付及时可控。
