GPS北斗多系统全频段室内覆盖无源发射天线 GRA10

√ 无源GNSS转发器天线 √ 右旋圆极化 √ 最大增益: 6 dBi √ 频率范围: 1150-1650MHz √ 典型应用: GNSS 卫星信号室内覆盖；生产线测试 √ 工作温度：-40℃~ +85℃; √ 连接方式：N / SMA (Female） √ 天线尺寸(mm): Φ186×125; √ 天线重量(g): 200;

分类：

产品中心

GPS北斗天线/GNSS天线

GNSS转发器天线

产品配件：

121001_Rev007_GRA10_Re-radiate_Passive_Antenna_CN.pdf

联系我们立即购买立即购买立即购买立即购买立即购买立即购买立即购买立即购买立即购买立即购买立即购买立即购买立即购买

121001_Rev007_GRA10_Re-radiate_Passive_Antenna_CN.pdf

文件大小: 931.9KB

全选

DESCRIPTION
Videos
Download
BUY NOW

技术参数及机械特性：

频率 [MHz]	1150-1650	输入阻抗	50Ω
最大增益	6dBi	增益平坦度	2dB
极化方式	右旋圆极化	输入驻波（VSWR）	≤1.6
最大功率	5W

天线罩材料	防紫外线 ABS	连接头	N female, SMA female
尺寸 [mm]	Ø186×125	重量[g]	200
射频线长度	300mm（含接头）	安装方式	吸顶安装
工作温度 [℃]	-40~+85

测试数据：

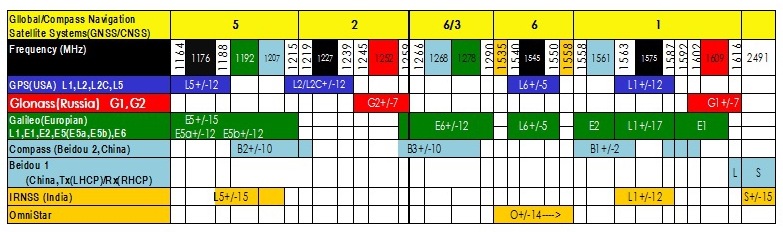

GNSS Systems (MHz)		Gain dBic typ. at Zenith	Axial Ratio dB at Zenith
BeiDou	B1i (1561)	6.34	6.10
	B1C(1575)	6.2	6.25
	B2I/B2b (1207)	6.27	6.6
	B2a (1176)	6.09	7.0
	B3 (1268)	6.26	4.83
GPS/QZSS	L1 (1575)	6.2	6.25
	L2 (1227)	6.32	5.87
	L5(1176)	6.09	7.0
GLONASS	G1 (1602)	6.37	6.85
	G2 (1246)	6.27	4.83
	G3 (1202)	6.23	6.7
Galileo	E1 (1575)	6.2	6.25
	E5A (1176)	6.09	7.0
	E5B (1207)	6.27	6.6
	E5 AltBOC (1191)	6.14	6.72
	E6 (1278)	6.2	4.1
IRNSS/NavIC	L5 (1176)	6.09	7.0
QZSS	L6 (1278)	6.2	4.1

产品描述：

GRA10 是一款无源的GPS北斗多系统全频段室内覆盖无源发射天线，用于发射GNSS频段的射频信号。

典型应用：

1. GNSS 卫星信号室内覆盖

2. 生产线测试

订购信息：
1. GRA10-SF SMA 母头
2. GRA10-NF N 型母头

Keyword：

GPS北斗天线

GNSS天线

无源天线

GNSS转发器天线
