【产品描述】
iGS18为一端输入，8端输出的GPS功分器。通常是将有源GPS接收天线接收的信号平均分给8路输出，供给GPS设备接收。这样的应用方案下，iGS18可配置其输出端口通直流，为连接输出端口的有源GPS天线供电进行工作，其他输出端口会有一个200 Ohm的直流负载来模拟任何连接到这些端口的接收机天线的直流损耗。单个iGS18独立工作，作为一个单独的产品使用。iGS18可以随意控制8个输出端口通电状态，可以检测输出端口电压。
iGS18GPS功分器，是个支持GNSS频段的GPS功分器，包括北斗频段的北斗功分器；GPS功分器广泛应用于4G,5G移动通信基站的建设；高精度定位RTK基准站的建设中有广泛的应用。
【iGS18特性】
- 智能端口控制：控制通DC或阻隔DC；
- 智能端口监控：监控端口的电压；
- 通过串口连接PC；
- 应用于全自动多端口的状态测试；
- 增益：0~10dB；
- 所支持的卫星频段;
Glonass: G1、G2；
Galileo: E1、E2、E5（E5a、E5b）、E6；
Beidou2: B1、B2、B3；
IRNSS: L1、L5；
OmniStar
- 高隔离度> 28dB
电气参数，工作温度： -40 to 85 ℃。

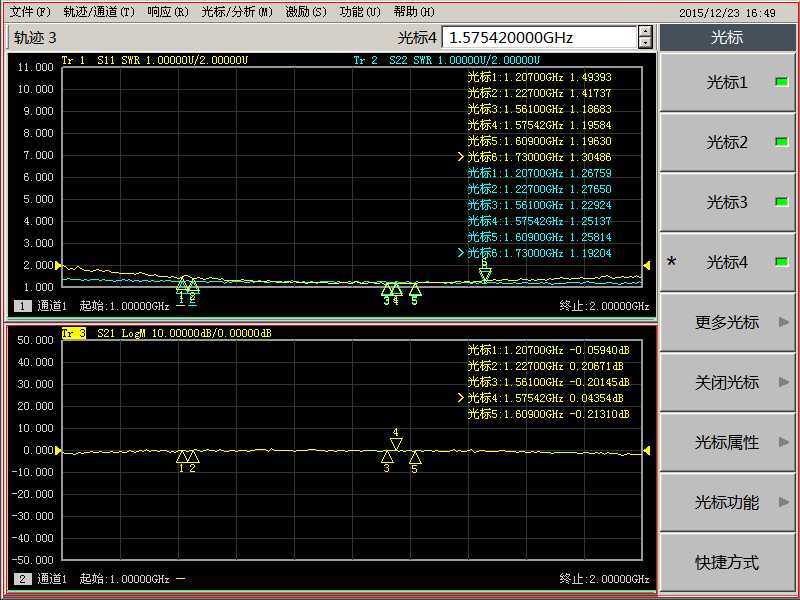

【测试数据】
【操作说明】
- 连接串口
管脚定义：
1 +12 V； 2 GND； 3 RXD；
4 +12 V； 5 GND； 6 TXD;
注：iGS18 产品RXD 接串口连接器TXD；产品TXD 接串口连接器RXD .
- 串口参数配置
打开串口调试助手软件：
按下表设置参数：
设置项 默认参数 波特率 9600 校验位 无 数据位 8 停止位 1 管脚定义
串口号查看：右键点击“我的电脑”（笔记本为“计算机”）选择“管理”双击“设备管理器”然后双击端口可以看到连接的串口号为COM4。注：必须插入串口连接器才能看到串口号。
给iGS18 接上电源就可以开始控制端口通断电和读取端口电压(如输出端口全不通电，端口外部供电也可读取端口电压)。- 通断电和读取电压指令计算
STX：0x02 帧起始标志；DLE STX CMD 参数 DLE ETX BCCH BCCL
DLE：0x10 转码，使用于帧起始或帧结束标志之前，如果帧中出现DLE 值相等的数据，协议要求将该数据重传一次，以表示区分，也就是说连续两个DLE 表示的是数据，一个DLE 表示的是转码；
CMD：通讯数据指令类型，分为数据通讯指令（0xF1）和控制指令(0xF2)两种类型；
参数：CMD 通讯指令数据内容，数据长度不定；
ETX：0x03 帧结束符标志（不包括后面的校验数据）；
BCCL：二进制BCC 校验码低8 位；
BCCH：二进制BCC 校验码高8 位。
这时DLE、STX 和ETX 三个16 进制数不变，也就是第1、2、5、6 这四个数都是不变的，需要计算的是CMD、参数、BCCH 和BCCL 这四个16 进制数。
基本通断电指令：
通电状态 对应指令 输出全都不通电 10 02 F2 FF 10 03 30 34 1端口通电其余不通电 10 02 F2 FE 10 03 30 33 2端口通电其余不通电 10 02 F2 FD 10 03 30 32 3端口通电其余不通电 10 02 F2 FB 10 03 30 30 4端口通电其余不通电 10 02 F2 F7 10 03 46 43 5端口通电其余不通电 10 02 F2 EF 10 03 46 34 6端口通电其余不通电 10 02 F2 DF 10 03 45 34 7端口通电其余不通电 10 02 F2 BF 10 03 43 34 8端口通电其余不通电 10 02 F2 7F 10 03 38 34 输出全都通电 10 02 F2 00 10 03 30 35 - 串口连接示意图
【机械尺寸】
GPS北斗功分器
GNSS功分器
