北斗转GPS卫星信号转换系统 BTG2xx

√ 接收的卫星信号:北斗3 B1i 和 GPS L1; √ 输出的卫星信号: GPS L1 或 北斗3 B1i (二选一); √ 输出的卫星数量:GPS L1 8颗;北斗B1i 8颗; √ 授时系统能够实现的授时精度:高于500ns; √ 8/12/16个输出端口; √ 双路 -48V 隔离电源; √ 干接点告警输出; √ 射频输出功率: -50dBm默认输出功率; √ 射频输出功率可调:-50dBm~ -110dbm,可选项。

分类:

产品中心

北斗转GPS系统

产品配件:


+
  • 1.jpg
  • DESCRIPTION
  • Videos
  • Download
  • BUY NOW
  • 应用背景
    现有的时钟同步系统,有一部分系统不支持北斗的卫星授时,比如目前在国内运行的4G基站BBU,有比较大的比例只能单一的接收GPS卫星信号,不支持北斗卫星信号,基于授时安全的角度考虑,需要将原来的GPS授时切换为北斗授时。北斗和GPS是两种不同的卫星定位系统,其信号标准和技术规范完全不能兼容,因此需要将北斗信号转换为GPS信号的转换器。星火源的北斗转GPS信号转换器用于各种需要将北斗3 B1i 和GPS L1 的卫星信号转换为单一的GPS L1 信号或者北斗3B1I的卫星信号,实现两个卫星系统之间的相互转换:北斗转GPS、GPS转北斗。



    pic

    基本属性

    • 接收的卫星信号:北斗3 B1i 和 GPS L1;
    • 输出的卫星信号: GPS L1 或 北斗3 B1i (二选一);
    • 输出的卫星数量:GPS L1 8颗;北斗B1i 8颗;
    • 授时系统能够实现的授时精度:高于500ns;
    • 8/12/16个输出端口;
    • 双路 -48V 隔离电源;
    • 干接点告警输出;
    • 射频输出功率: -50dBm 出厂可定制;
    • 射频输出功率可调:-50dBm~ -110dbm,可选项。

    产品描述
    BTG2xx卫星信号转换系统为一端输入,8/16端输出的设备。输入接口连接入GNSS接收天线,输出端口在同一时间提供转换的北斗或GPS信号给8/12/16个端口。可通过设备上的按键进行输出北斗或GPS卫星信号的切换。当设备正常工作后,可通过显示屏显示每个端口的连接状态,以及转换后的可见卫星数和C/No值。



    电气参数



    参数

    条件

    最小

    标称

    最大

    单位

    频率范围

    天线-任一端口

    1575.42



    1561.098

    MHz

    输入&输出阻抗

    输入,所有输出端



    50



    Ω

    输入电压驻波比

    所有端口- 50Ω负载





    1.5:1

    -

    输出电压驻波比

    所有端口- 50Ω负载





    1.5:1

    -

    噪声系数







    5.5

    dB

    带内波动







    3

    dB

    输出功率



    -110

    -50



    dBm

    输入的参考系统

    北斗、GPS二选一或自动选择



    北斗



    系统

    输出系统

    北斗、GPS二选一



    GPS



    系统

    输出的授时精度



    500





    ns

    输出的定位精度

    接收的GPS或北斗信号在线情况下

    3



    10

    m

    天线端口的电压

    给天线供电



    5



    VDC

    天线端口的电流

    给天线供电





    120

    mA

    电源

    双路DC 48V隔离电源



    48



    VDC





    典型应用



    pi



    不支持北斗卫星信号的授时设备,比如部分早期建设的BBU或其他的授时系统。

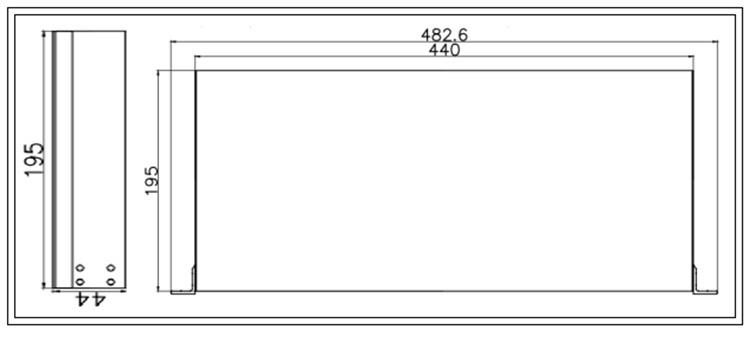

    产品尺寸



    pic
