一分三十二 GPS/GNSS机架式功分器 RGS132
√ 移动通信专用设计
√ 生产线、研发中心的中央GNSS信号源
√ 增益：0dB~20dB（出厂前可定制）
√ 频率范围:1150~1650MHz
√ 支持的系统：GPS L1/L2/L5, GLONASS L1/L2/L3, BEIDOU B1/B2/B3, Glileo E1/E5a/E5b/E6, SBAS L1/L5, QZSS L1/L2/L5/E6, IRNSS L5, L-band
√ 高隔离度 > 30dB
√ 全频段增益平坦度：3dB
√ 全部端口都可以选配隔直流或通直流
√ 可选连接器：N/TNC/BNC (Female) 3U 高度;
SMA Female 2U高度
分类：
产品中心
GPS北斗功分器/GNSS功分器
-
文件大小: 886.7KB
- DESCRIPTION
- Videos
- Download
- BUY NOW
-
产品描述：

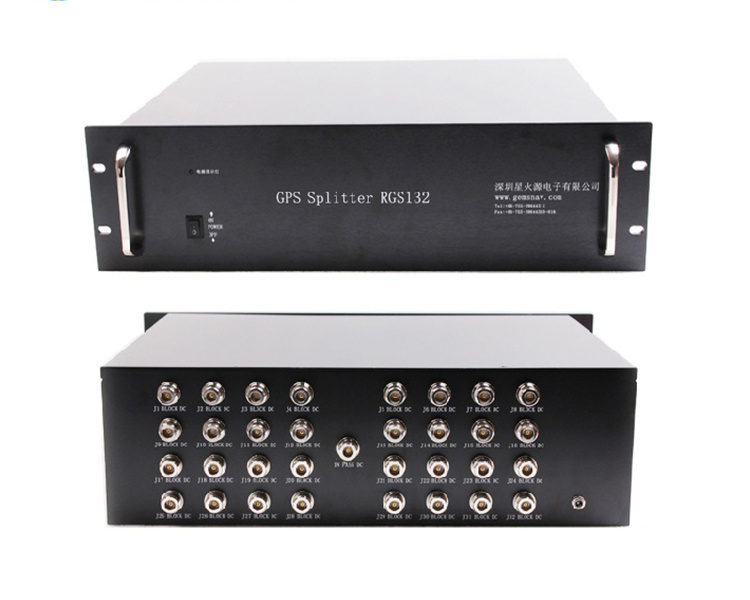

RGS132是一端输入三十二端口输出的GNSS全频段机架式功分器。
不带电源适配器的配置：IN端口和J1口通直流，由J1口的接收机为连接到输入端口的有源GNSS天线供电，J2~J32）端口隔直流并且有一个200 Ω的直流负载来模拟任何连接到这个端口的接收机的直流损耗。
选配了AC/DC直流电源适配器的配置： IN端口通直流，电源适配器供电，J1~J32）端口隔直流并且有一个200 Ω的直流负载来模拟任何连接到这个端口的接收机的直流损耗。
电气参数：
参数
条件
最小
标称
最大
单位
频率范围
天线- 任一端口
1150
1650
MHz
输入&输出阻抗
输入,所有输出端
50
Ω
增益
0dB
-1
0
1
dB
放大后
28
30
32
输入驻波比
所有端口- 50Ω
2.0:1
-
输出驻波比
所有端口- 50Ω
2.0:1
-
噪声系数
(放大后)
天线- 任一端,
未用端口-50Ω
2
dB
增益平坦度
|L1-L2|,天线- 任一端,
未用端口-50Ω
2
dB
群延时平坦度
1
ns
隔离度
25
直流输入
电源适配器
12
VDC
设备电流
100
mA
工作温度
-40
85
℃
最大射频输入
(放大后)
最大无损射频输入
0
dBm
电源适配器参数：

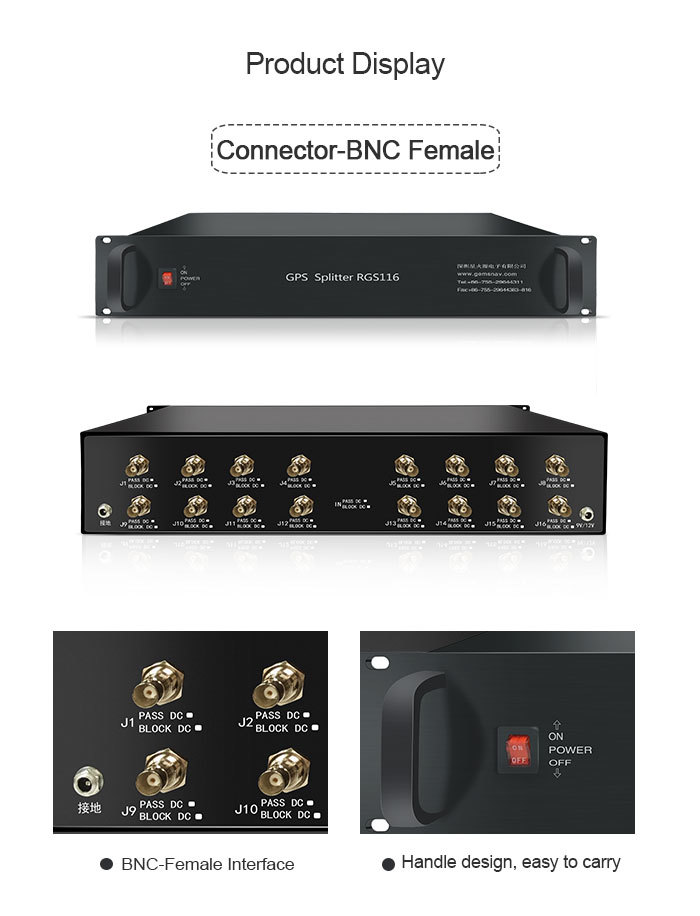

电源适配器型号：GA-1201000CL 输入电压 输入频率 额定电压：220V/AC 额定频率：50/60Hz 调整范围：100-240V/AC 调整频率：47-63Hz 输入电流 输出功率 0.6A 12V/1000mA 产品包装图片：
