GNSS程控数显步进可调放大器 GA30-DV

* RS232串口程控控制; * 增益:0-30dB , 数字显示步进可调; * 频率范围:1150~1650MHz; * 输入出书端口的直流开关控制; * 支持的系统:GPS;Glonass;Galileo;Beidou2;Beidou3;IRNSS;OmniStar.

分类:

产品中心

GPS北斗放大器/GNSS放大器


+
  • 33(1).jpg
  • DESCRIPTION
  • Videos
  • Download
  • BUY NOW
  • 产品描述:

    GA30-DV是我公司最新推出的单级的低噪声放大器,其具备的几个技术特性如下:

    1. 数显增益:LED数字显示屏,清晰显示当前放大器的增益;
    2. 按键式的增益调节:可通过上、下按键,调节您需要的增益;
    3. 电源控制:拨动电源开关,轻松控制系统的供电状态。

    覆盖频点包括GPS, Galileo, GLONASS和北斗2等频段。它的增益为0~30dB,噪声系数小于3dB.耗电小于20mA,设备和接收天线均为垂直安装,通过电源适配器进行供电。



    产品特点:

    增益:0-30dB , 数字显示步进可调

    输入输出端口的供电状态可设置

    频率范围:1150~1650MHz

    支持的系统:GPS:L1,L2,L2C,L5;Glonass:G1,G2;Galileo:L1,E1,E2,E5(E5a,E5b),E6;Beidou2:B1,B2,B3;Beidou3:B1,B2,B3;IRNSS:L1,L5;OmniStar

    功能描述:

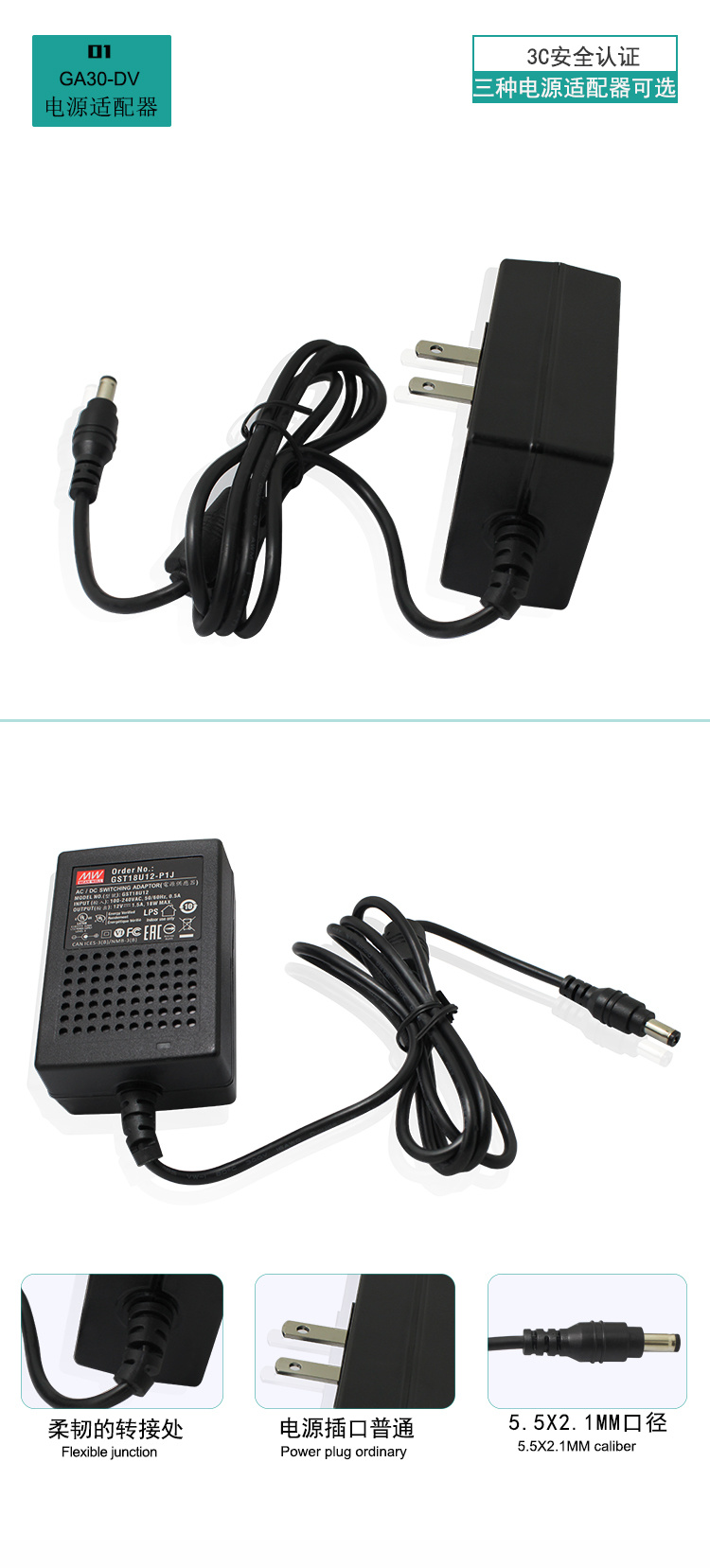

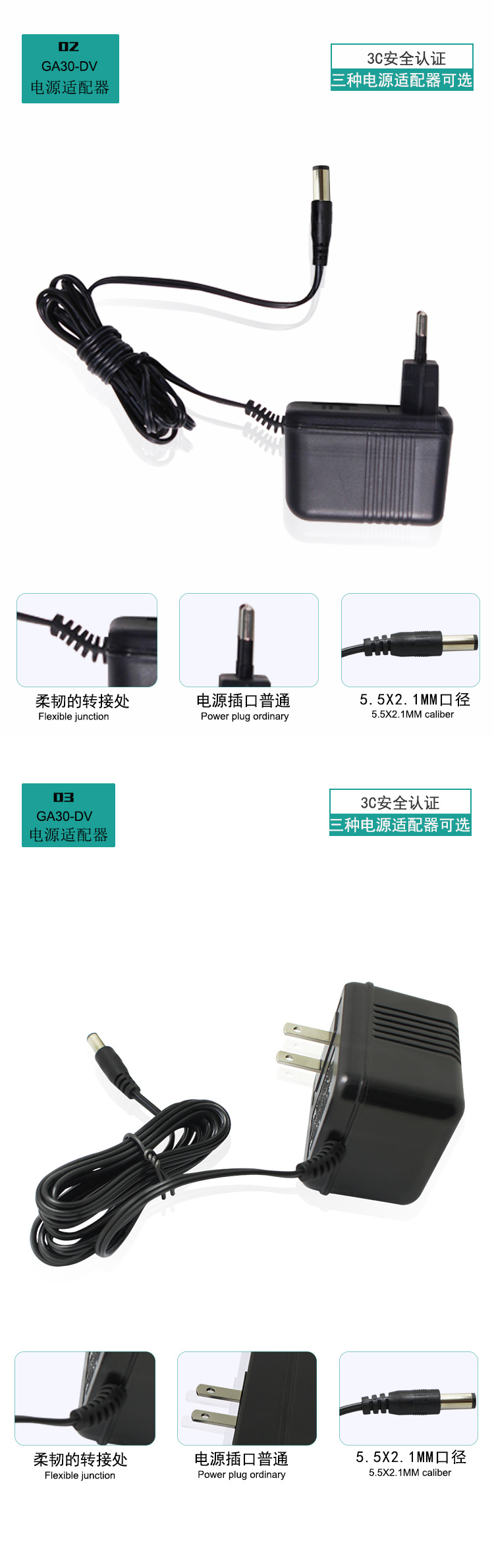

    增益控制器用于系统增益的调节,范围:0~30 dB.用户可根据需要自行调节。配AC220/12V电源适配器,可给自身及系统供电。

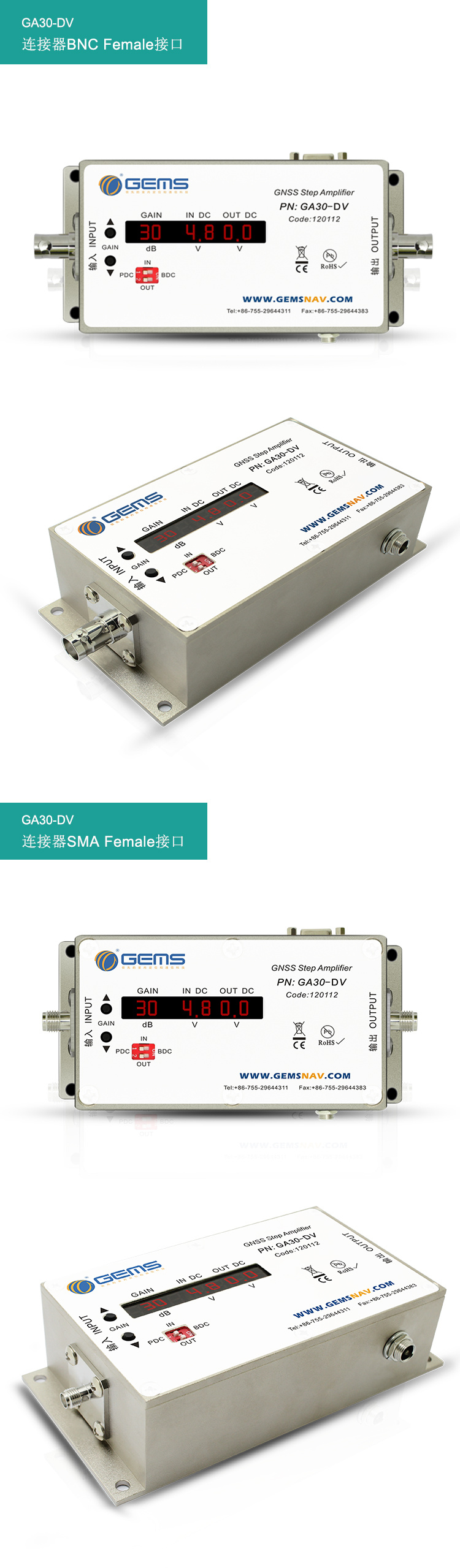

    ①和②分别为GA30-DV的输入端和输出端.接电缆组件,出厂标配连接器形式为N型母头,即N Female.客户可根据需要,选择您需要的连接器类型。

    ③为电源控制开关,拨向上方(ON)为系统上电和复位(增益复位到最大30dB),拨向下方(OFF)系统停止工作。

    ④和⑤两按钮可以调节控制器增益的大小,当系统安装完成后,此设备的调节,通常从最大增益逐渐调小,当接收机的信噪比开始变弱的那点,即是增益最佳位置。

    ⑥为放大器的显示屏,系统上电后显示放大器的初始放大值(LEVEL ﹢30)。

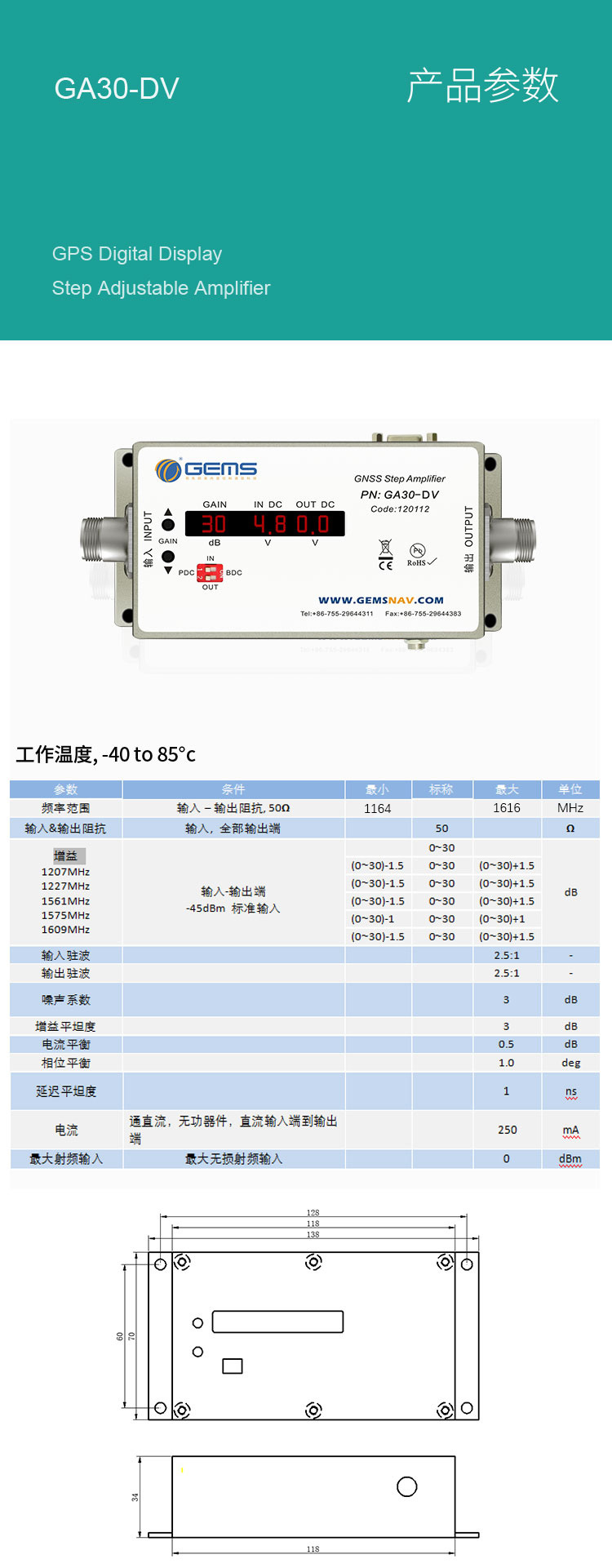

    技术参数:

    参数

    条件

    最小

    标称

    最大

    单位

    频率范围

    输入-输出阻抗, 50Ω

    1150



    1650

    MHz

    输入&输出阻抗

    输入, 全部输出端



    50



    Ω

    可调增益

    输入-输出端



    0~30



    dB

    输入驻波







    2.0:1

    -

    输出驻波







    2.0:1

    -

    噪声系数







    2

    dB

       增益平坦度







    2

    dB

    延迟平坦度





    1



    ns

    直流输入

    带电源(12V)



    12



    VDC

    电流

    通直流,无功器件,直流输入端到输出端





    30

    mA

    最大射频输入

    最大无损射频输入





    0

    dBm

    最大射频输出功率







    0

    dBm

    1dB压缩







    -4

    dBm

    工作温度



    -40



    85
