产品描述
GPA636可单独控制18个双向射频通道，适合实验室测试。用户可以很容易地模拟每个通道上的路径损耗，或者模拟使用合路器区域之间的移动场景。它支持所有主要的无线技术，包括CDMA/EVDO/GSM/UMTS/HSPA/LTE/WiMAX。
规格：
规格
6进6出18路独立衰减通道
高度
2U标准机柜
频率范围
700MHz-4GHz
阻抗
50Ω
衰减范围
0-110dB 1dB步进
平均驻波比
≤1.4
衰减精度
0-31≤±0.3dB；32-93≤±0.5dB；94-120≤±2%
最大插损
≤9.5dB
隔离度
≥110dB
输入功率
+33dBm
电源
110-240V AC 50/60Hz
控制方式
RS232/LAN
连接方式
NF
工作温度
-10℃~50℃(14℉~220℉)
功能特点：
产品名称
GPA636
适用对象
多路独立衰减应用环境
输入/输出
6进6出18路独立衰减控制NF
显示
电阻触摸屏衰减设置、功能选择
通信
RJ45/RS232
控制
18路衰减独立网络控制、设备按键独立控制
设置
网络地址、速率设置、通信规则设置
电源
电源开关、断电记忆
每个衰减器可在前面板手动按键和屏幕触控调节
RS232串口或以太网命令调节
系统支持每个通道0-110dB的衰减值扫描
支持存储衰减设置和调用
操作说明：

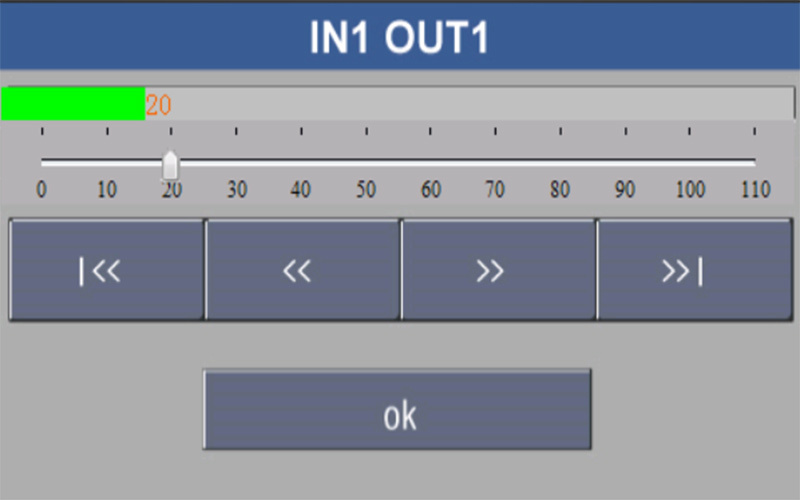

触摸屏点击通道进行衰减设置，可以使用滑块和箭头调节，点击“OK”完成衰减设置。

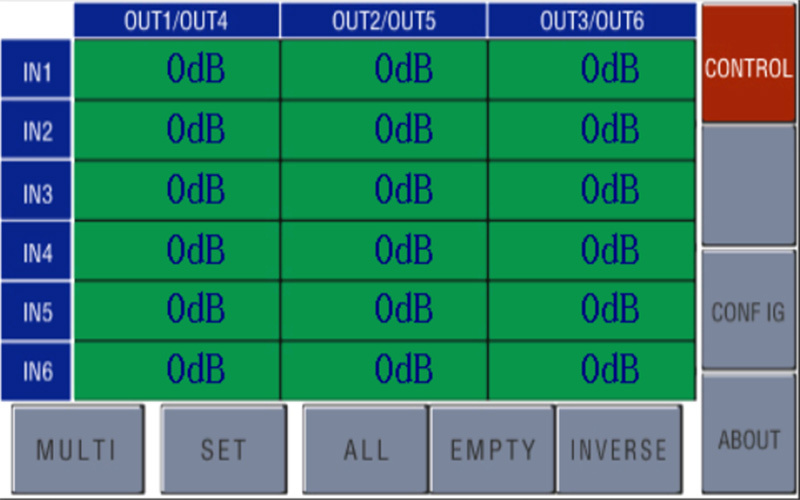

“MULTI”为多通道设置，进入点选需要调节通道点击“SET”进行多通道衰减设置。

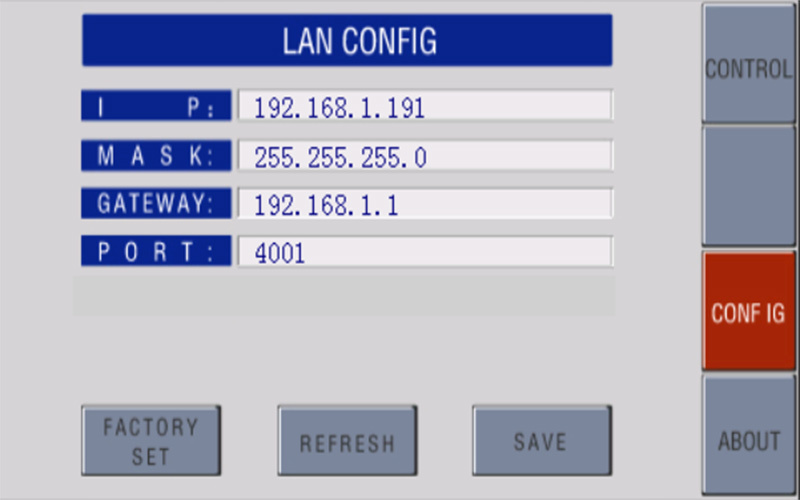

“CONF IG”是IP信息设置，“REFRESH”刷新显示当前IP信息，更改信息后需要点击“SAVE”保存当前设置，更改成功后设备网络指示灯会熄灭重新亮起，“FACTORY SET”可以恢复IP信息出厂设置。
初始值说明：
产品名称
GPA636
IP地址
192.168.1.191
子网掩码
255.255.255.0
默认网关
192.168.1.1
端口
4001
默认初始开关状态
所有通道衰减110dB
通信协议：
GPA636系列使用10M/100Mbase以太网通信协议，可以很方便的连接到网络中，使用人员可以很通过以太网很方便的访问系统。支持Telnet通信协议，用户可以通过键入ASCII码来控制系统，或通过随设备提供的控制软件来进行控制。
通信数据格式：
单路通道衰减查询
指令格式
chxx（无空格）
参数说明
xx=查询的通道（两位数字）
示例
ch11查询第11路
ch09查询第9路
返回
若格式正确设备收到指令返回通道当前衰减，格式不正确无返回，如返回“012dB”表示当前查询的通道衰减量为12dB
指令说明
查询单路通道衰减
单路通道衰减设置
指令格式
setdvaabbb（无空格）
参数说明
aa=设置衰减的通道数，bbb=设置的衰减
示例
setdv05068 设置第5路衰减为68dB
返回
若格式正确设备收到指令返回“OK”
格式不正确无返回
指令说明
单路通道衰减设置
所有通道衰减设置
指令格式
setallyyy（无空格）
参数说明
yyy=设置的衰减值
示例
setall101 设置所有通道衰减为101dB
返回
若格式正确设备收到指令返回“OK”
格式不正确无返回
指令说明
所有通道衰减设置
保存衰减设置
指令格式
save（无空格）
参数说明
无
示例
save 保存衰减设置
返回
若格式正确设备收到指令返回“OK”
格式不正确无返回
指令说明
保存衰减设置
软件控制说明：

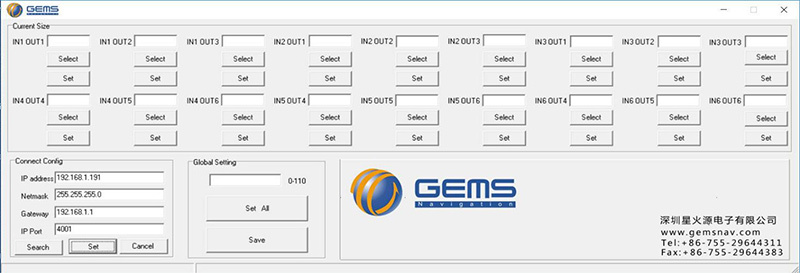

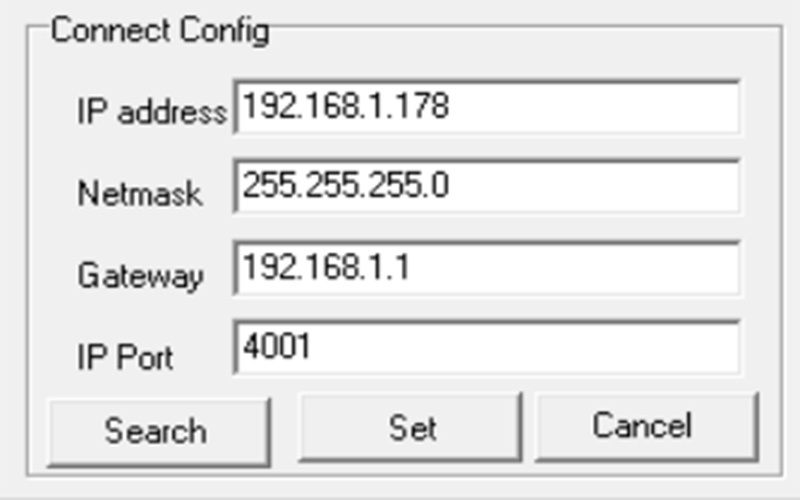

“Power Control”栏为通道衰减查询和设置，点击“Select”就可以读取通道衰减值，键入数值点击“Set”可以设置想要的通道衰减，“Global Setting”可以设置所有通道衰减，“Save”保存通道衰减设置。如果要进行IP地址信息的修改，可以在“Connect Config”栏“IP address”后面按格式接输入IP点击“Set”就可进行修改。
注意：其他设置的修改会引起通信失效，如有需要进一步修改，请与供应厂商进行联系。

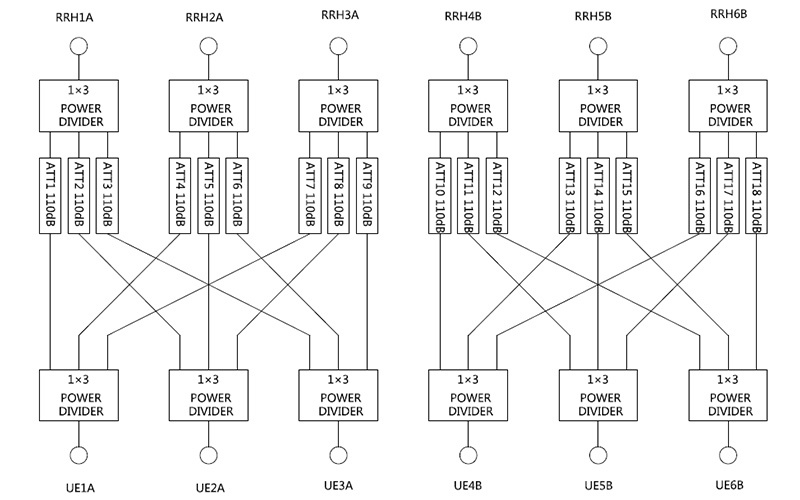

原理图示：

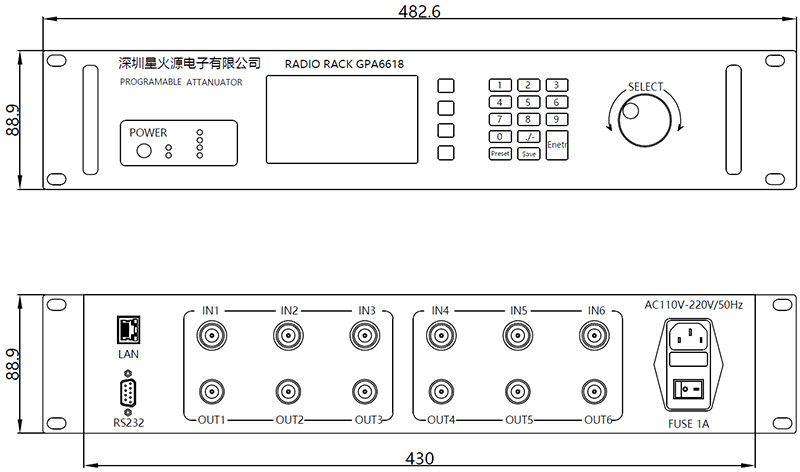

产品尺寸：
-
-
