一、产品介绍：

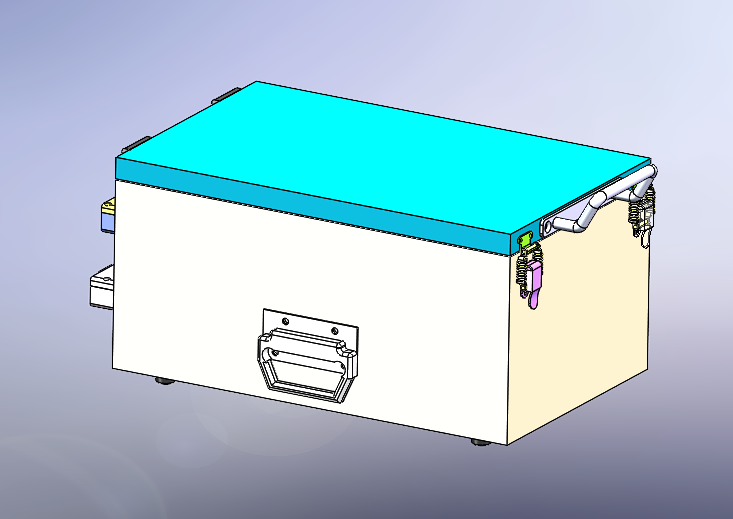

适用于搭建智能手机、WI-FI、蓝牙、智能电网设备、汽车电子、无人机、智能家居等领域的模组、终端测试解决方案平台。该屏蔽箱采用数控加工、静电喷涂烤漆、组装调试、测试检验等十几道严格工艺制作而成，具有屏蔽效能高、结构可靠、性能稳定之优点。

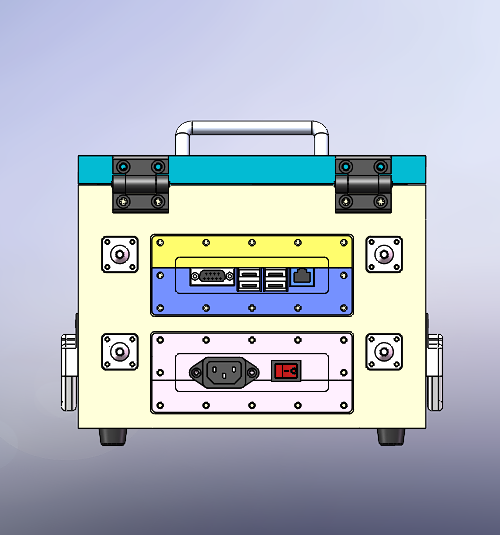

序号
部件名称
序号
部件名称
序号
部件名称
1
门把手
手动关门/开门
5
RS232接口
2
箱子提手
6
网口接口RJ45
3
AC220V插口
7
带法兰SMA-SMA
4
USB2.0接口
二、技术指标：
序号
项目
内容简述
1
屏蔽效果
80dB@2.4GHz，75dB@5.8GHz,70dB@5.8~8GHz
2
接口类型
USB2.0*2，DB9（RS232）*1,RJ45*1,220VAC*1,SMA-SMA*4
3
滤波器开口数量
2PCS
4
控制方式
手动
5
工作温度
常温工作
6
箱体尺寸
250(W)*400(D)*195(H)mm
7
工作尺寸
230(W)*360(D)*165(H)mm
8
外形尺寸
274(W)*520(D)*235(H)mm，含脚垫高度，接口长度
9
外表颜色
烤漆波纹白+砂纹蓝（箱盖）
10
主要特点
①所有数据端口及电源信号都采用EMI滤波。
②开合动作为手动翻盖式，焊接工艺不受限制，密封性好，屏蔽效果好，设计可靠坚固。
③节省操作时间，提高工作效率。
三、屏蔽箱操作流程：
屏蔽箱手动打开→人工上料→屏蔽箱手动关闭→屏蔽测试开始→屏蔽测试完成→屏蔽箱手动打开.
四、日常维护保养：
1.使用屏蔽箱前请认真阅读本说明书，核查气源，确保气压在 0.4~0.6Mpa 范围。
2.屏蔽箱应放置平稳的工作台面并做好接地处理，周围通风干燥，确保箱盖开合的活动范围内无遮挡、干涉，同时应避开强热源和强电/磁源，以保证屏蔽箱的屏蔽效果及操作安全、稳定。
3.根据测试要求搭建测试平台，为避免测试平台设备间接地不一致而产生电位差，同时接触或连接不同设备发生触电，各设备务必采用三脚插头和接地良好插座，有接地要求的设备务必做好接地。
4.在屏蔽箱作业时，严禁在其上堆放物品，以免物品滑落与损坏，在屏蔽箱关门过程中，务必双手操作，禁止用手或其他物品阻挡屏蔽箱的开启和关闭动作。
5.屏蔽箱在未使用情况下，应将箱内的杂物打理干净，然后再把屏蔽箱工作在关箱状态，开关处于断开状态，以便下次使用。
6.屏蔽箱在长期不使用的情况下，应做好防尘防潮工作、不得堆放杂物在箱体上面，避免损坏屏蔽箱，影响屏蔽箱的屏蔽效果及稳定性。
7.箱体表面及箱内吸波材料可采用拧干的温布或蘸酒精清洁，不可采用化学清洁济，以免损坏箱体漆面或吸波材料，影响产品使用寿命与效果，箱内一定要保持干燥的环境，如不小心倒入液体，应及时清理干净。
序号
部件名称
建议更换周期
1
导电棉
6个月，可依实际使用情况更换
