【产品描述】
VAT-D110-04系列程控/手动步进衰减器，通过与专用计算机接口电路或本公司生产的配套外接仪器（或电路板）联接，可以实现对微波射频功率的衰减，并以程控/手动的方式进行远程自动控制或手动切换。本产品可广泛应用于科学研究、航空军事、广播、通讯、气象、医疗等部门的高频衰减应用场合。该产品具有较宽的使用频率范围、低驻波、使用寿命长、高重复性及高可靠性等特点，其主要技术指标己接近或达到了世界先进水平。本系列产品可分为手动、程控两种控制方式。
【使用说明】
1. 程控衰减器产品由于种类较多，使用之前请仔细阅读产品说明书，注意使用时的工作电压及提供的工作电流容量，该系列产品使用保持型继电器，工作电压24V，驱动电压3.3～5V(Pulse width 50mS-1S)，驱动电流0.02-0.8mA，状态切换时间≤20ms。电源上电时，继电器状态复位0dB。电源断电时，继电器状态不改变。引脚（3~5、7~10）高阻抗时等同低电平。
2. 程控衰减器接口定义：
*GND（电源地）在使用时（孔1、6）任选其一。
孔位
高电平
（3.3-5V）
低电平
(0-0.8V)
1
GND
2
VDC5V
3
2dB
0 dB
4
8dB
0 dB
5
30dB
0 dB
6
GND
7
1dB
0 dB
8
4dB
0 dB
9
16dB
0 dB
10
60dB
0 dB
【产品特性】
频率范围 DC to 4GHz
衰减 0 to 110dB
步进值 1dB
插入损耗为0dB（典型值）
3.0dB in DC to 4GHz
衰减精度（典型值）
0dB~3.5dB in DC to 4GHz
名义阻抗 50 Ohm
平均功率 1 Watt
工作温度 -40℃ to +85℃
Freq. Range (GHz)
VSWR(:1)
Typ.
Max.
DC to 4
1.1
1.35
【注意事项】
1. 本产品最大使用功率为1W，尤其是在使用脉冲功率时更应该阅读产品说明书，以免烧毁产品。如需大功率步进衰减器可为客户定做（DC～18GHz功率10～100W）。
2. 工作电压5V 使用电流应留有余量约1A，如不加驱动则驱动电流不小于0.1A。控制电压最佳脉冲宽度50ms～1s。
3. 使用时切忌在带电状态下热插拔控制线，以免造成衰减器线路板损坏；应关闭所有电源后再插拔控制线。
4. 控制信号应与5V保持共地。
5. VAT-D110-04系列产品严禁淋雨、重压、摔掷。
6. 储存注意通风，干燥和防湿。

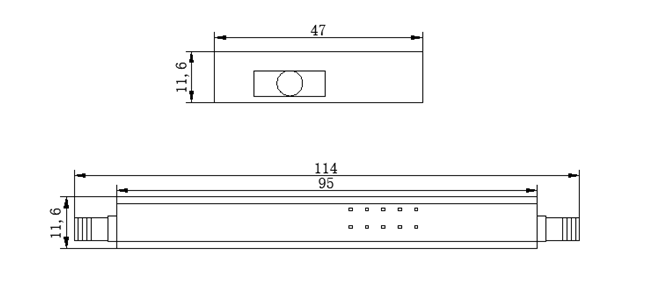

【产品尺寸】
备注：
1. 所有外形尺寸单位mm, 尺寸公差±2%
2. 可按照客户要求订制特殊规格衰减量和精度
-
-
