GNSS全频段天线S440/R440/T440安装指导
GNSS全频段天线S440/R440/T440安装指导
1. 天线间距: ＞5M; 收发天线除说明书特别指明不可倒置安置。
2. 天线防水规范：

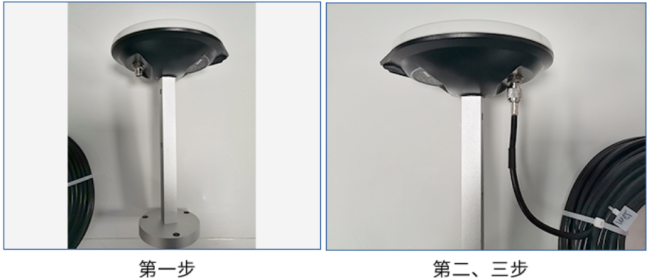

1）馈线接头需缠绕防水自粘胶带，先从接头连接处较低的地方开始，用带填充低洼部分。
2）缠绕过程中需将自粘胶带拉伸至两倍长度，每个接头使用60cm长防水胶带，要求缠绕三层。缠绕方向需和馈头拧紧方向-致，避免缠绕过程中使得连接馈头松脱。
3）逐层缠绕,然后反方向逐层缠绕，上一层覆盖下一层约三分之一左右，这样可防止雨水渗漏，最后再反方向逐层缠绕，共缠三层，逐层缠绕防水胶带时，缠绕过程中不要截断胶带。胶带缠绕长度要超过馈头约20 mm。
4）安装的天线馈线接头、GPS天线馈线接头、等独立外露线缆接头，都要严格按照“1+3+3"的处理方式(1层绝缘胶带+3层防水胶带+3层绝缘胶带的裹缠方式)防水。
5）也可增加线管套住线缆部分，防止线缆接头部分进水。
3. 防水弯
1）馈线从室外进入机房前，如果馈线高于馈线窗下沿,必须在室外馈线窗处做-防水弯,每根馈线做防水弯后的的最低点必须低于馈线窗下沿10 cm
2）馈线进机房前，如果馈线低于馈线窗下沿，则不需要做防水弯。
