星火源北斗GPS转发系统设计器
星火源的室内北斗GPS信号转发系统设计原理
| 星火源北斗GPS转发系统设计器 | ||||
| 这是一个链路计算器，可用于为您特定的环境设计星火源北斗GPS转发器系统，并计算该系统的可用信号电平。只需按照以下步骤操作，必要时参考 “注释 ”和 “说明”，即可设计出系统并计算出信号电平。 | ||||
| 过程 | 输入值 | 单位 | 内容和备注 | |
| 卫星系统频段1 | 1575 | 北斗3 B1 ， GPS L1 | ||
| 卫星系统频段2 | 1268 | 北斗3 B3 | ||
| 北斗GPS 转发系统的需求定义 | 最大覆盖距离 | 30 | 米 | |
| 最小覆盖距离 | 3 | 米 | ||
| 到达接收机的信号强度 | -130 | dBm | ||
| 发射天线的辐射功率 | -64.04504707 | dBm | 这一结果就是转发器的天线输出端所需的有效辐射功率，它是在所选范围内达到所选信号电平所必需的，并考虑了传播损耗。基于1575MHz频段； | |
| 发射天线的辐射功率 | -65.92827316 | dBm | 这一结果就是转发器的天线输出端所需的有效辐射功率，它是在所选范围内达到所选信号电平所必需的，并考虑了传播损耗。基于1268MHz频段； | |

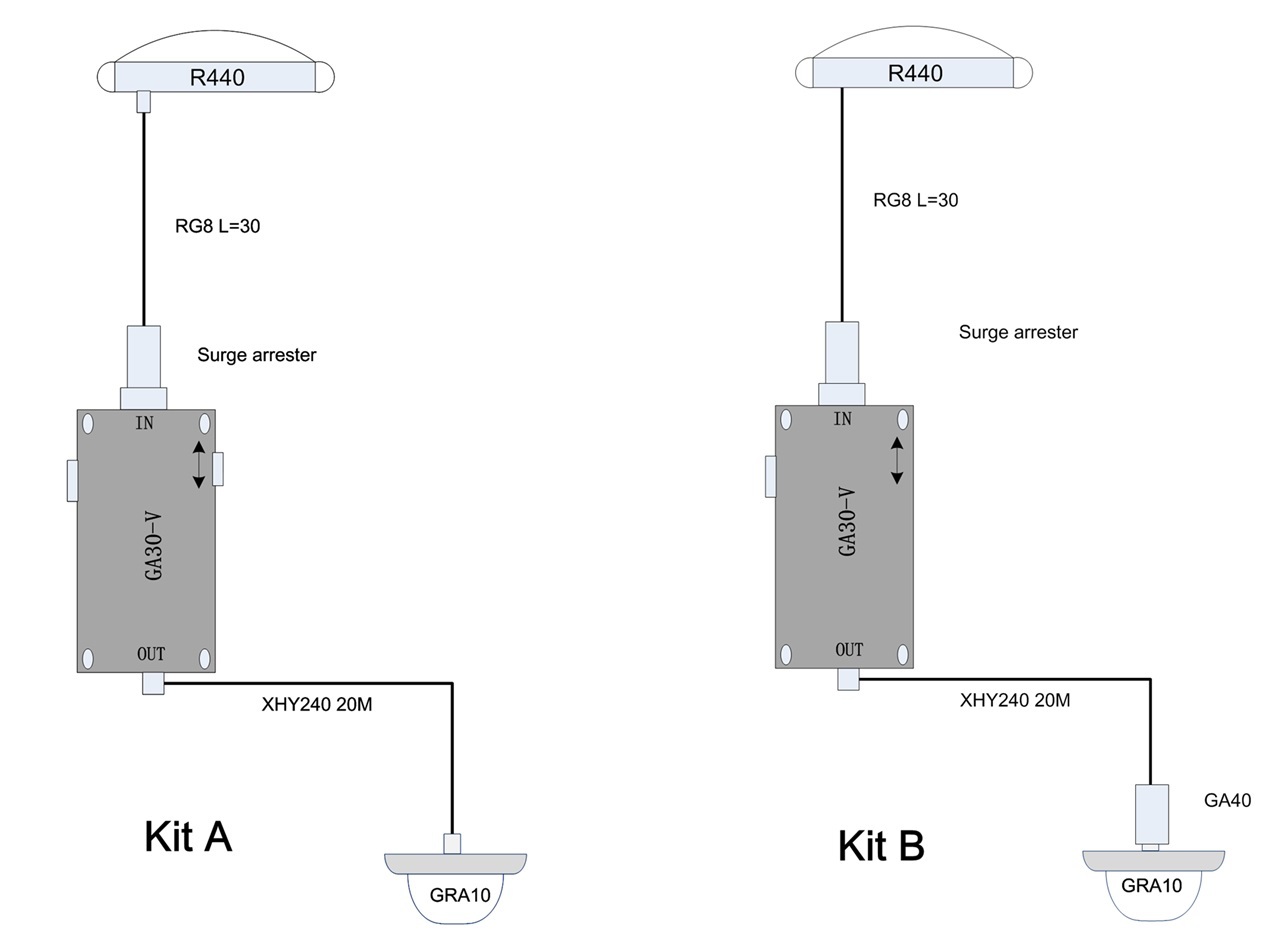

| 北斗GPS 转发系统的设计 | 天线的增益 | 40 | dB | R440/S440/T440 GNSS天线 |
| 室外射频电缆的类型 | RG8 | -- | ||
| 室外射频电缆的长度 | 60 | 米 | ||
| 室外射频电缆的衰减 | 10.1 | dB | ||
| 辅助放大器的增益 | 30 | dB | GA40/GS12/GS14/GS18/RGS116/RGS132 | |
| 室内射频电缆的类型 | XHY240 | -- | ||
| 室内射频电缆的长度 | 10 | 米 | ||
| 室内射频电缆的衰减 | 3.2 | dB | ||
| 主放大器的增益最小 | 0.0 | |||
| 主放大器的增益最大 | 30 | dB | GA30-V/GA30-DV/RGA30-DV | |
| 末端放大器 | 0 | dB | GA40/GRA440-AXX | |
| 系统校准 | 到达接收机的功率（最大） | -106.30 | dBm | 1575 |
| 到达接收机的功率（最小） | -136.30 | |||
| 到达接收机的功率（最大） | -104.41 | dBm | 1268 | |
| 到达接收机的功率（最小） | -134.41 | |||
更多场景的系统设计，更复杂的应用设计，需要对这个设计做进一步的技术交流，或者在设计的过程中有什么疑问，请添加我公司的资深技术支持工程师微信号：gemsnav 。
