GNSS卫星信号指示灯 GSL41
- 显示当前环境下的GNSS卫星信号可用性；
- 支持GPS、北斗、GLONASS、Galileo四种接收模式
- 可以单独选某种卫星模式；
- 典型应用：
- 生产线的信号指示灯；
- 交停车场；
- 矿井；
- 消防；

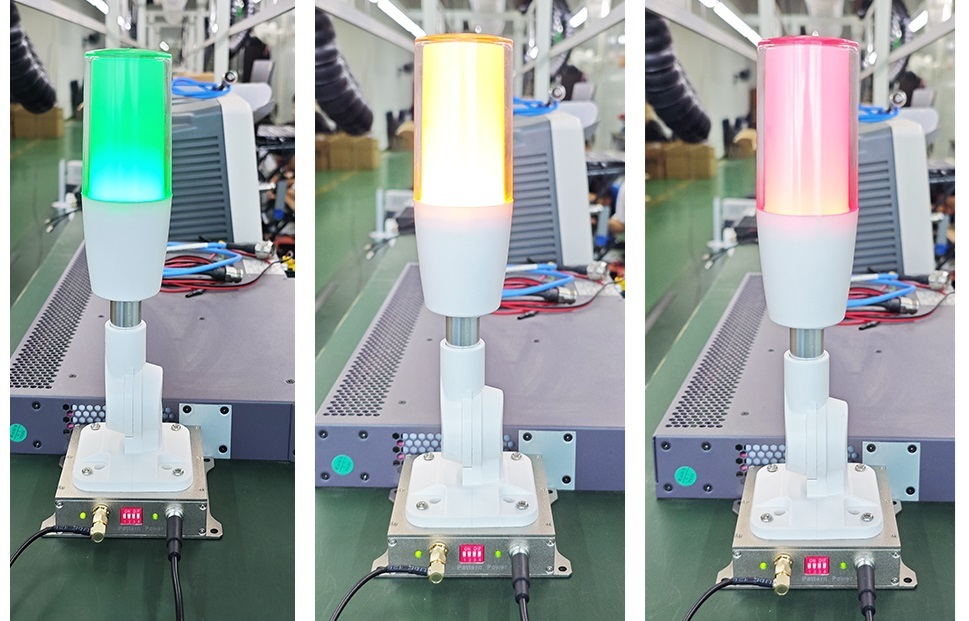

指示灯支持GPS、北斗、GLONASS、Galileo四种接收模式，指示灯的颜色表示当前环境下卫星接收机锁定到的卫星以及CN值。工作状态如下：
工作状态
指示灯颜色的含义
备注
绿色
锁定到的卫星总数≥6颗，且CN值大于40
黄色
锁定到的卫星总数≥6颗，且CN值在30~40之间
红色+蜂鸣器
锁定卫星数＜6颗，或者没有信号的状态下
四个拨码开关分别对应四种接收模式，数字为1/2/3/4分别表示GPS/BEIDOU/GLONASS/GALILEO，默认全部开启。拨码向下拨则表示关闭当前卫星的接收模式。
电气参数
接收机模式
GPS/BEIDOU/GLONASS/GALILEO
插入损耗（dB）
≤1dB
驻波（dB）
≤1.5
阻抗
50欧姆
接口类型
SMA
工作电压
12V
天线IN端电压
3.3V
重量(g)
353
尺寸
104X83X270.5
工作温度
-30~70℃

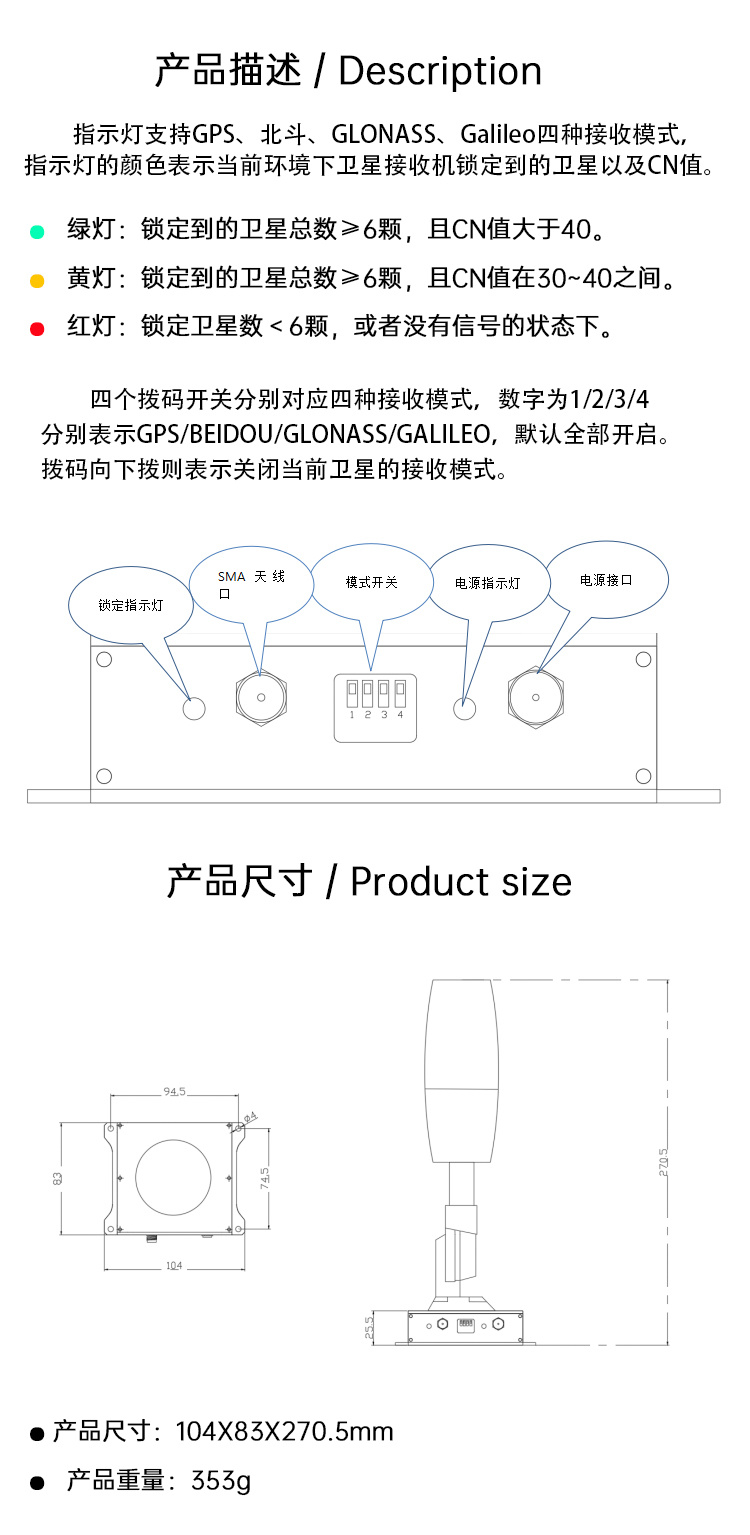

设备尺寸：
Keyword：
GNSS信号指示灯
gps信号指示灯
GNSS卫星信号指示灯
