OS系列光纤GPS北斗拉远授时系统



产品型号:(OS208R-OS208L



产品介绍

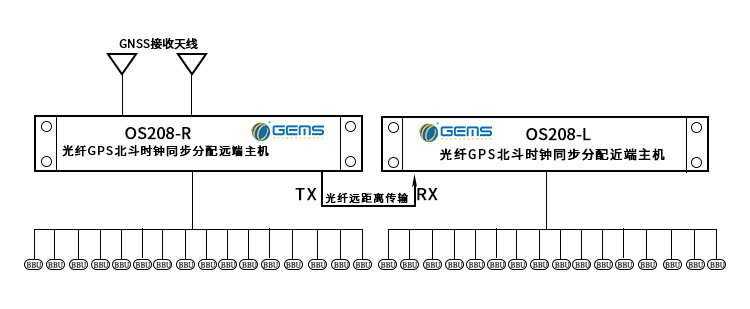

本系统由远端主机和近端主机构成,远端主机为两端输入,18个可选光纤接口,光纤口通过连接光纤将信号传输给近端主机,近端主机为18/16端口输出信号给GPS设备。近端主机通过光纤接收远端主机发送的卫星信号,经过放大分配处理给输出端,输出端口在同一时间提供GPS信号给8/16个端口。该系统配有当进入GNSS信号系统管理终端设置IP后,软件上就可以显示每个端口的连接状态,GPS 可见卫星数和C/No值,北斗可见卫星数和C/No值,位置信息等。


系统是将有源GPS接收天线接收的信号平均分给8路输出,供给GPS接收设备。增益为30dB,远端主机两个天线可供选择,保证了系统的完整性。这样的应用方案下, 系统可配置其输出端口通直流,为连接输入端口的有源GPS天线供电进行工作,其它输出端口会有一个200 Ohm的直流负载来模拟任何连接到这些端口的接收机天线的直流损耗。


光纤接口作为单独接口使用,用光纤来进行远端主机与近端主机之间的信号传输。



系统基本属性:

双路天线,自动和手动切换功能远端主机

增益:30dB固定增益;

天线、输出端口状态监控和告警;

远端主机标配1个光发端口(最多加选8个);

(近端主机)二路干节点告警功能(RJ45接口);

(远端主机)四路干节点告警功能(RJ45接口);

蜂鸣器告警功能;

输出端口可选8口;12/16端口可选;

实时显示GPS/Beidu2 B1的信息;

48V DC电源支持;

软件管理,网管监控;

支持LNA备份、检测;

信号远距离光纤传输;



电气参数

工作温度:-20 to 65℃;存储温度:-30 to 80


参数

条件

最小

标称

最大

单位

频率范围

天线-任一端口(远端主机)

1557.5


1587.5

MHz

输入&输出阻抗

输入,所有输出端


50


Ω

增益

30dB

输入- 输出端,未用端口- 50Ω负载


30


dB

输入电压驻波比(远端主机)

所有端口- 50Ω负载



1.5:1

-

输出电压驻波比

所有端口- 50Ω负载



1.5:1

-

噪声系数




4

dB

带内波动

天线- 任一端, 未用端口-50Ω负载



3

dB

最大输出功率

天线- 任一端, 未用端口-50Ω负载


-30


dBm

频率误差



×10⁻⁸



工作频带外杂散

9KHz  -  150KHz



-36

dBm

/1MHz


150KHz  -  30MHz



-36



30MHz  -  1GHz



-36



1GHz  -  12.75GHz



-30


直流输入

隔直流, 输出端口有一个200Ω负载


5


VDC


双路DC 48V

39

48

57

Opt

电流

远端主机



120

mA

电流

近端主机



100

mA



光波长

发送

任意

nm


接收

1100~1620

nm

光纤传输距离




60

Km


性能指标

序号

功能

描述

备注

1

授时系统兼容性

支持北斗/GPS两种授时系统,能够在任意系统故障时,可以自动切换到另外一种授时系统,不需要人工上站干预。


2

带载能力

能够正常连接达8/12/16BBU

近端主机

3

扩展能力

设备系统满配拓展后(一台16端口主机+16台从机)支持BBU同步信号端口数最多256个。

近端主机

4

天线故障检测功能

第一步加电1通道插入天线,设备在天线1指示灯上会常亮;第二步拔掉1通道上的天线,天线1的指示灯会熄灭。满足上述操作即为天线正常,不满足为天线故障。2通道操作方法同1通道。

远端主机

5

工作状态指示

设备能够通过指示灯对现场的工作状态进行指示,能够指示出主路、备路工作是否正常,并提供故障告警。


6

远端主机干接点告警功能

可以提供四路干接点告警信号,支持断电告警。向网管中心提示告警信息,可以提示的告警信息有:天线1、天线2、电源、主机输出。



近端主机干接点告警功能

可以提供两路干接点告警信号,支持断电告警。向网管中心提示告警信息,可以提示的告警信息有:电源、主机输出。


7

蜂鸣器告警功能

能够用声音提示本机是否出现故障,并且可以手动关闭故障报警声音。


8

具有网管监控功能

主要用于在网管服务器监控本机的工作状态。


9

定位信息指示

设备能够通过液晶显示屏指示出主路定位信息,如经度、纬度。






10

连接BBU指示功能

BBU设备连接到系统接口后,系统能够自动指示出连接好,正常工作。


11

输出口连接指示功能

具备主机输出口连接指示功能,通过指示灯分别能够反应主机输出口连接BBU、从机、悬空状态。


12

LAN检测

主机内部有独立的两路低噪放(LNA),其中一路故障时,设备可以正常工作,指示灯有LNA正常常亮、故障熄灭指示。


13

时间源自守时

设备具有内部自守时功能,即在外部GPS卫星时间源均失效的情况下,可以内部时间源自守时。


15

可进行远程光信号发送与接收

可实现信号以公里为单位的远距离发送,减少布线难度。


操作说明

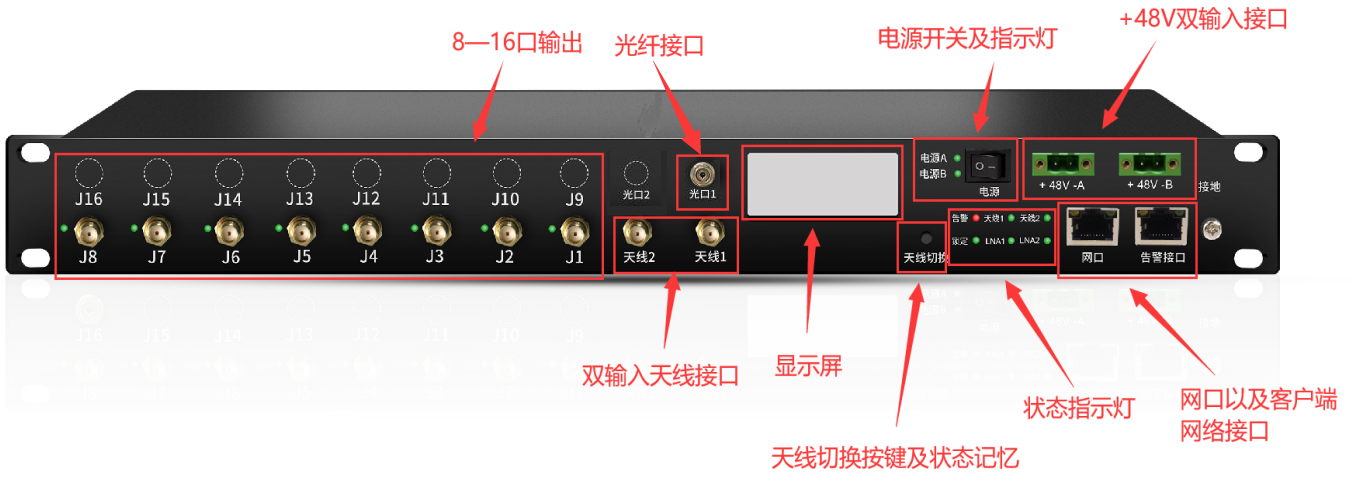

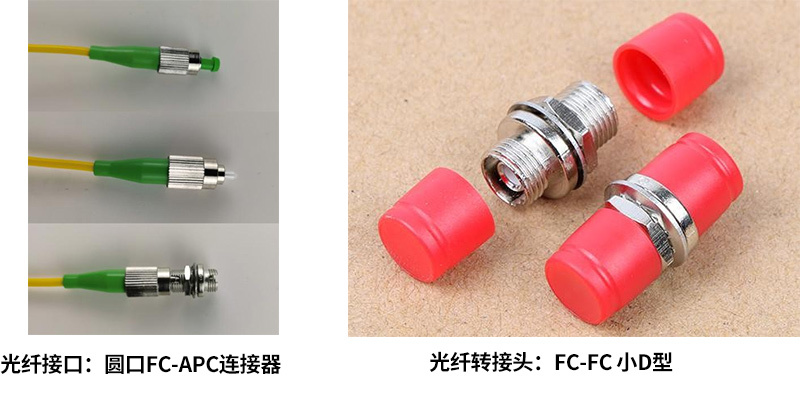

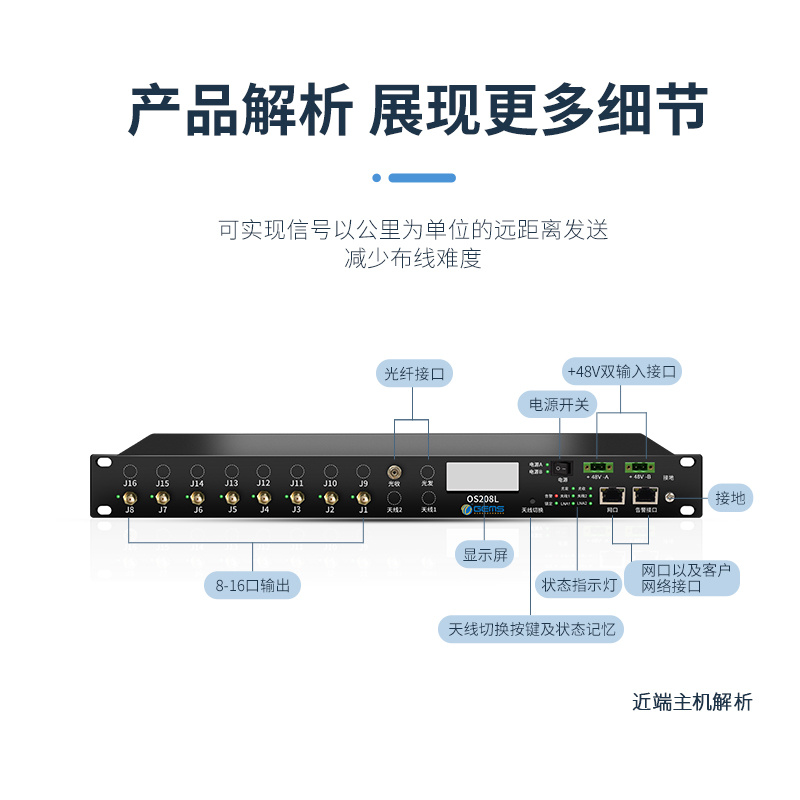

本系统支持2路+48V电源供电,接通电源之后,电源A电源B指示灯点亮,远端主机双输入口连接GPS天线,连接成功之后天线1,2指示灯亮,光纤接口为圆口FC-APC,当光纤模块正常工作时连接光纤,发射指示灯亮,8/12/16个输出口可连接BBU或者GPS设备,输出口每连接一台BBU设备,相应的输出指示灯点亮。当卫星信号锁定之后,锁定指示灯点亮。两个RJ45网口可连接至客户端和客户电脑端,通过客户端实时查看设备连接状态,以及更改设备状态。告警接口实现设备告警提醒,当设备连接好之后,天线1,2指示灯会闪烁其中一个,闪烁的指示灯表示此天线正在使用,切换的按键可对天线进行切换,分为自动和手动模式,当切换为自动模式时,系统会自动选择信号较好的天线进行工作,当切换为手动时,按下按键手动选择工作的天线。通过显示屏可实时查看工作的天线以及设备的一些基本参数。

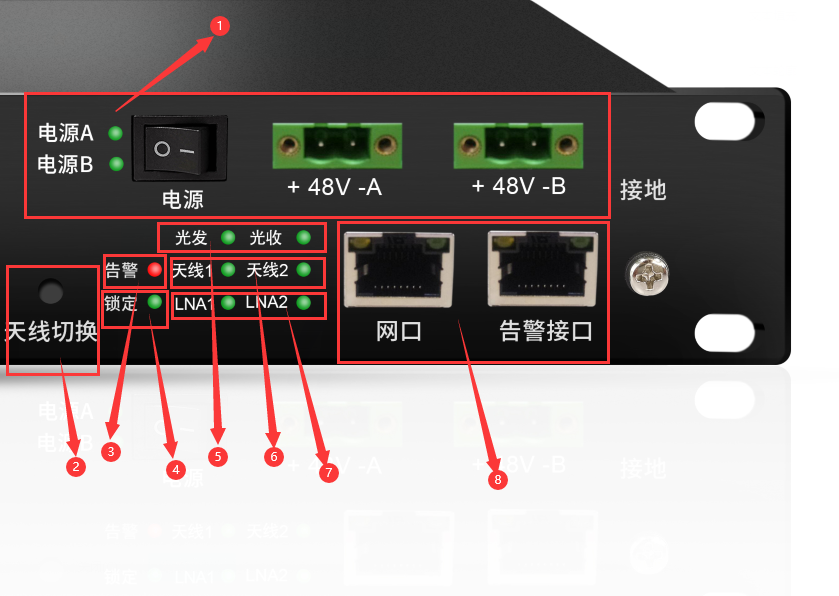

源:电源设计支持248V电源使用双电源模块电路设计,当某一个电源模块故障后,可使用备用模块使用,保证设备的正常运行;当电源正负极接反时,不会烧坏器件,具有保护功能。其中,双路48V电源,断掉其中一路,设备都会告警。

②天线切换:远端主机可按天线切换按钮切换使用的天线,可进行告警复位,记忆功能 ,长按按键记忆设备现有端口连接状态,当出现设备告警时,可长按按键手动对设备进行复位 ;近端主机只能进行复位告警功能。

③告警:红色告警灯设备在没有接满2个电源的时候会一直闪烁,只有在电源接好的情况下,在按天线切换按钮5秒,可以消除告警灯。

④卫星锁定指示灯:当卫星锁定时,卫星锁定指示灯常亮。

⑤光纤指示灯:光纤正常指示灯常亮,光纤故障指示灯熄灭

⑥天线指示灯:2路天线正常接入时,对应的指示灯都会常亮。

LNA指示灯:指示灯亮起表示设备LNA功能正常,熄灭表示LNA功能故障,需检查设备输出是否短路。

网管告警接口:通过RJ45连接网络告警接口,系统进行设备告警提示。


+48V双电源:

本系统电源支持248V电源输入使用双电源模块电路设计,当某一个电源模块故障后,可使用备用模块使用,保证设备的正常运行;当电源正负极接反时,不会烧坏器件,具有保护功能。其中,双路48V电源,断掉其中一路,设备都会告警,告警指示灯闪烁,蜂鸣器发出报警。


天线选择和状态显示:

主动选择天线模式操作:选择“自动”或其它天线模式,可以通过面板指示灯来指示,若选择“自动”模式,设备前面板“天线1”绿灯闪烁,天线2常亮;选择“天线1”模式也是“天线1”绿灯闪烁,天线2常亮;选择“天线2”模式“天线2”绿灯闪烁,天线1常亮;主动选择天线模式也可在设备前面板按键操作,按按键“天线切换”,可以轮换选择三种天线模式,设备液晶屏上会跳动显示此时所使用的天线模式。当光模块正常工作时,可通过LCD屏幕查看光模块是否正常,也可查看相应的指示灯,灯亮即表明正常。若天线开路或短路,机器前面板“卫星锁定”绿灯熄灭,“告警”红灯闪烁表示告警,若记忆的输出端口(BBU和从机)断开,前面板会闪红灯,蜂鸣器发出告警声音。关闭声音,故障不排除告警灯不会熄灭。

告警:红色告警灯设备在没有接满2个电源和2根天线的时候会一直闪烁,只有在电源和天线接好的情况下,在按天线切换按钮5秒,可以消除告警灯。

天线指示灯:当锁定灯亮起是代表卫星已经锁定;天线1指示灯闪烁代表目前使用的天线为天线1;天线2同理。LNA指示灯亮起表示设备LNA功能正常,熄灭表示LNA功能故障。

四路干节点告功能警(远端主机

干节点告警功能定义

引脚

定义

18

COM(公共端)

2

电源报警

3

输出端口报警

4

天线1报警

5

天线2报警


电源告警:电源正常接入时,12引脚闭合,如有任何一路断开或短路时,12引脚断开。

输出端口告警:输出端口告警应先记忆后才会生效,输出端口正常接入时,13引脚断开,如有任何一路断开或短路时,13引脚闭合。

天线端口告警:天线1正常接入时14引脚断开,天线1断开或短路时,14闭合;天线2正常接入时15引脚断开,天线2断开或短路时,15闭合。

二路干节点告功能警(近端主机)

电源告警:电源正常接入时,12引脚闭合,如有任何一路断开或短路时,12引脚断开。

输出端口告警:输出端口告警应先记忆后才会生效,输出端口正常接入时,13引脚断开,如有任何一路断开或短路时,13引脚闭合。

干节点告警功能定义

引脚

定义

18

COM(公共端)

2

电源报警

3

输出端口报警



常见故障排查

故障

原因

解决办法

告警灯闪烁

设备接口未接,故障未复位

查看所有天线电源接口是否连接成功,输出是否连接正常,长按按键即可复位

天线指示灯不亮

天线连接不良

检查天线是否连接正常,接口是否接触不良

LNA灯不亮

输入端口短路

检查天线输入口是否短路,检查天线是否短路

蜂鸣器告警

故障排除之后未进行复位

长按复位按键,可对故障进行复位。

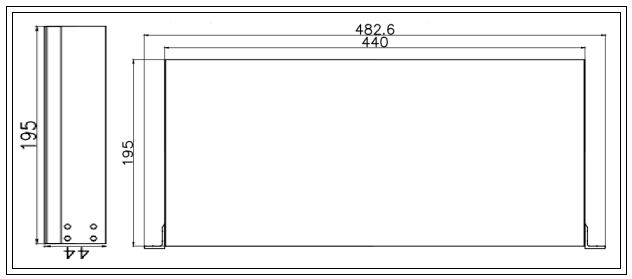

产品尺寸
